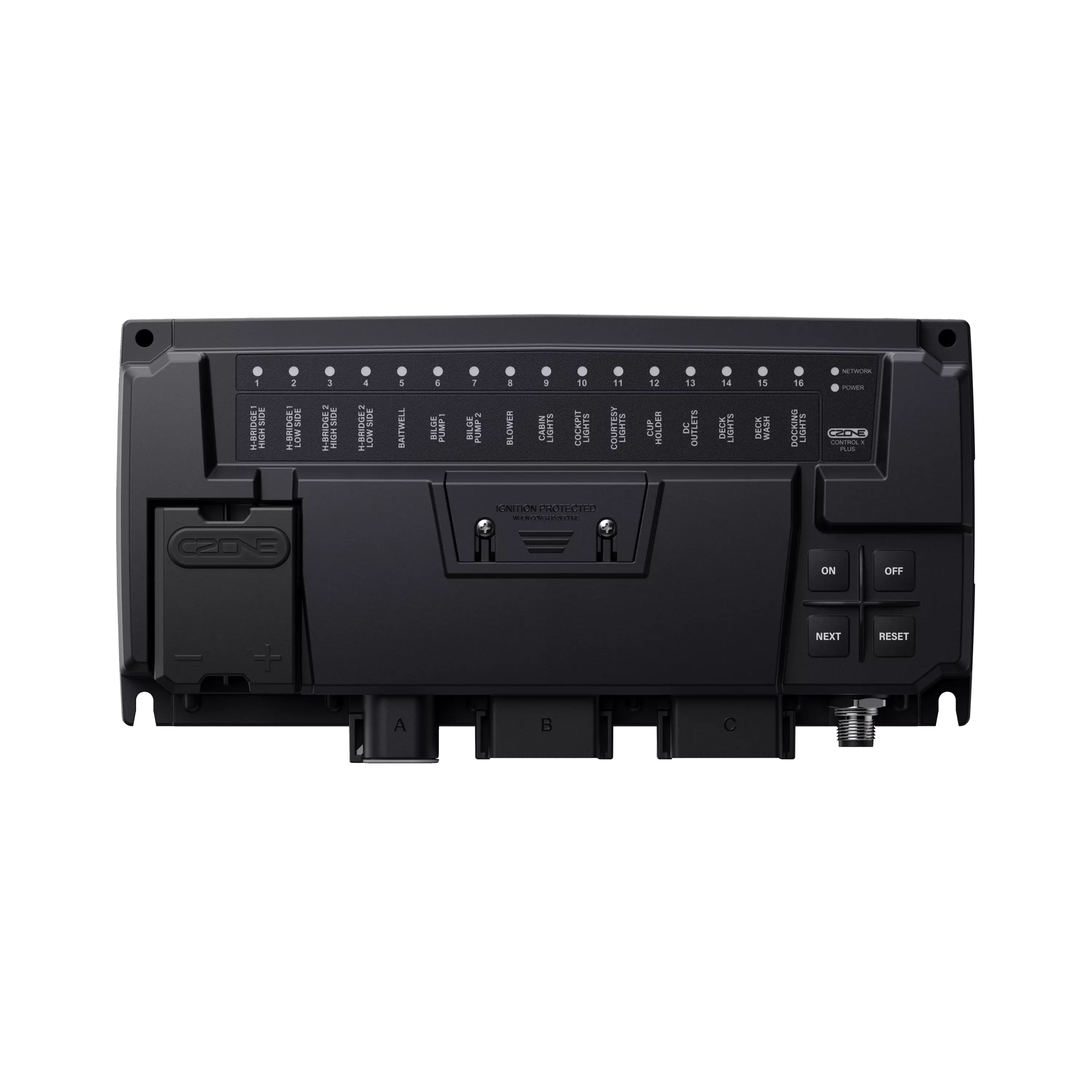

CZone Control X PLUS, ilman liittimiä

CZone Control X PLUS Interface Only on sama huipputason digitaalinen ohjausmoduuli kuin liittimillä varustettu versio, mutta toimitetaan ilman liitinsarjaa. Tämä sopii erityisesti OEM-valmistajille ja järjestelmäintegraattoreille, joilla on jo tarvittavat Deutsch-liittimet tai jotka haluavat käyttää omia liitäntäkomponenttejaan.

Moduuli tarjoaa 27 konfiguroitavaa I/O-kanavaa, RGB-valaistuksen ohjauksen kahdelle vyöhykkeelle, kahden moottorin H-siltaohjauksen sekä pyyhkijöiden synkronoinnin jopa kahdeksalle moottorille. MOSFET-teknologia mahdollistaa ohjelmoitavan sulakesuojauksen ja lämpötilavalvonnan ilman fyysisiä sulakkeita. Manuaalinen ohitus tapahtuu kapasitiivisen kosketuspaneelin kautta.

Kaikki lähdöt tukevat virranvalvontaa, ja automaattisesti aktivoituneet piirit, kuten pilssipumput, voidaan tunnistaa ja käyttää muiden toimintojen laukaisuun. Moduuli tukee NMEA 2000 -verkkoa ja tuottaa PGN-sanomia järjestelmän tilasta.

Tekniset tiedot:

• Kanavat: 27 (konfiguroitavat I/O)
• Nimellisjännite: 9–32 V
• Maksimivirta: 120 A

• Virrankulutus: max 200 mA, lepotila < 5 mA
• RGB-vyöhykkeet: 2
• Moottoriohjaus: 2 x H-silta (reversing)

• Pyyhkijäsynkronointi: jopa 8 moottoria
• Ohitus: kapasitiivinen kosketuspaneeli

• Suojausluokka: IPX7
• Liitännät: NMEA 2000 Micro-C, 1 LEN
• PGN-lähdöt: nesteen taso, paine, lämpötila, akun jännite ja varaustila

• Mitat (L x K x S): 246,5 x 137,4 x 54,0 mm
• Paino: 810 g
• Sertifikaatit: CE, RCM, NMEA 2000, UK-CA, sytytyssuojattu


Paketin sisältö:

• Control X PLUS -moduuli (ilman liittimiä)

Huom: Liittimet saatavilla erikseen tuotekoodilla 80-911-0232-00 (Control X PLUS Connector Kit)
