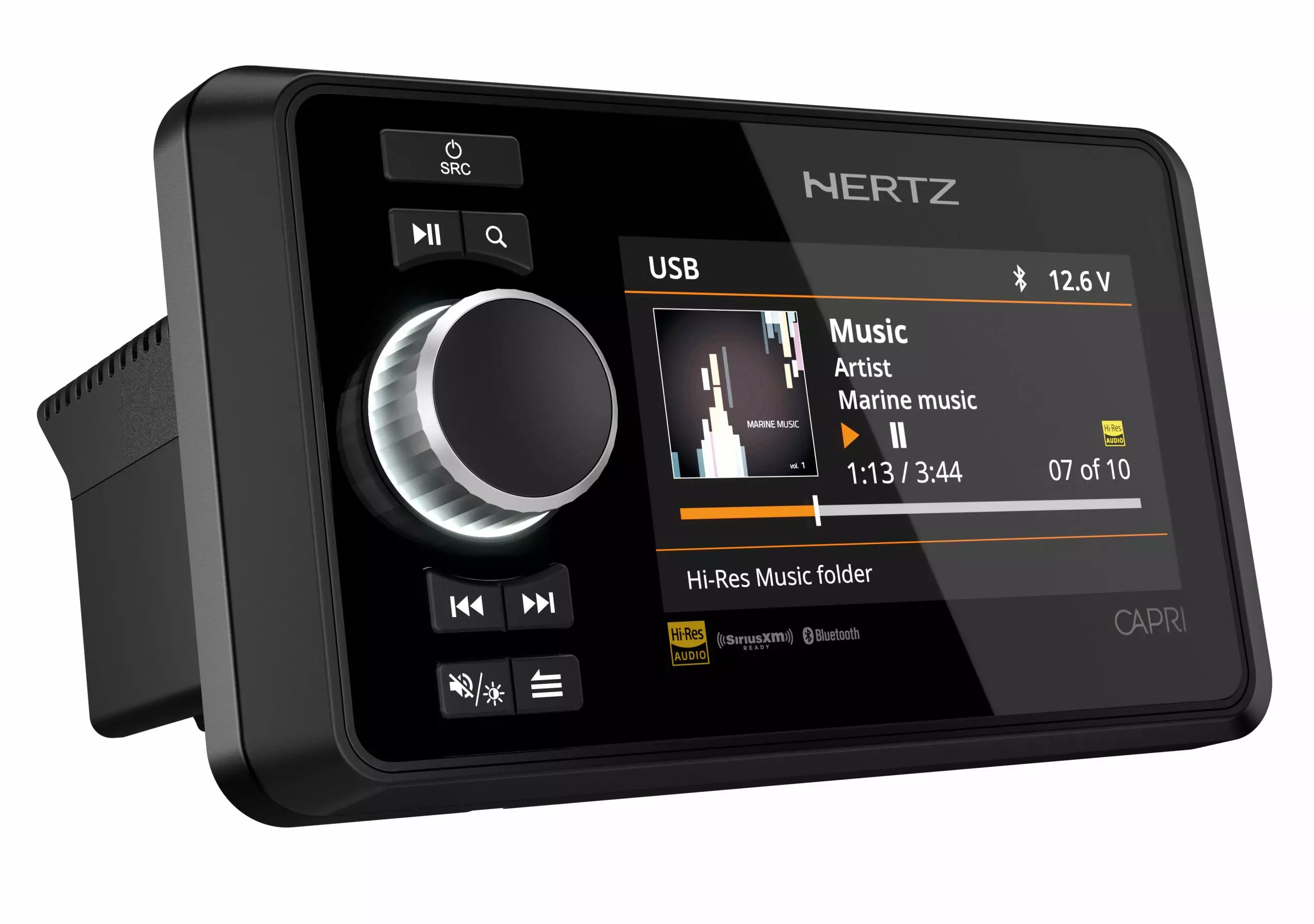

CAPRI H100 - DIGITAL MEDIA RECEIVER
Marine-lähdeyksikkö 4,3" TFT IPS -näytöllä, 4 vyöhykkeellä, Bluetooth 5.1:llä ja 4 × 70 W D-luokan vahvistuksella.
- Tuotenro: 78333040
Marine-käyttöön suunniteltu lähdeyksikkö veneen äänentoistojärjestelmän ohjaukseen. Tuote yhdistää soittimen, monivyöhykeohjauksen, digitaaliset ja analogiset audioliitännät sekä sisäisen D-luokan vahvistuksen samaan kokonaisuuteen. Rakenne soveltuu järjestelmiin, joissa yhdestä ohjausyksiköstä halutaan hallita useita kuuntelualueita, subwoofer-lähtöjä, audiolähteitä ja järjestelmän perussäätöjä.
Lähdeyksikössä on 4,3 tuuman värillinen TFT IPS -näyttö. Näyttö on suunniteltu säilyttämään luettavuus myös päiväkäytössä, ja himmennystoiminto mahdollistaa käytön hämärässä ilman tarpeetonta näytön kirkkautta. Etupaneelin IP67-suojaus tukee käyttöä veneen näkyvissä asennuspaikoissa, joissa laite voi altistua kosteudelle, roiskeille ja ulkoilmaolosuhteille.
Sisäinen vahvistin on D-luokkainen ja sen huipputeho on 4 × 70 W 4 Ohm kuormalla. Lähdeyksikköä voidaan käyttää suoraan kaiuttimien ohjaukseen pienemmissä järjestelmissä tai esivahvistinlähtöjen kautta osana laajempaa vahvistin- ja DSP-kokoonpanoa. D-luokan vahvistinrakenne parantaa hyötysuhdetta ja vähentää lämmöntuottoa kompaktissa marine-asennuksessa.
Monivyöhykeohjaus tukee neljää erillistä kuuntelualuetta. Jokaiselle vyöhykkeelle on oma stereo-RCA-lähtö sekä erillinen subwoofer-RCA-lähtö. Linjalähdöissä on valittava ylipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Subwoofer-lähdöissä on vastaava alipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Tämä mahdollistaa eri alueiden kaiutin- ja subwoofer-kokoonpanojen perussovituksen suoraan lähdeyksiköstä.
Äänisignaalin käsittelyssä käytetään 24-bit / 96 kHz DSP-rakennetta. Laajennettu äänikaista yltää valmistajan ilmoituksen mukaan 40 kHz saakka, mikä tukee Hi-Res-audiokäyttöä ja korkearesoluutioisten lähteiden hyödyntämistä. Digitaalinen signaalinkäsittely mahdollistaa vyöhykekohtaiset asetukset, taajuuskorjaukset ja suodot ilman erillistä ulkoista prosessoria peruskokoonpanoissa.
Jokaiselle vyöhykkeelle on käytettävissä 8-kaistainen digitaalinen taajuuskorjain. Lisäksi laitteessa on kahdeksan EQ-esiasetusta, joita voidaan hyödyntää eri käyttötilanteisiin tai asennuskokoonpanoihin. Vyöhykekohtainen taajuuskorjaus soveltuu veneasennuksiin, joissa kaiuttimien sijoittelu, kuunteluetäisyydet ja akustinen ympäristö vaihtelevat eri tilojen välillä.
Digitaaliliitännöissä on Toslink S/PDIF -tulo 24-bit / 96 kHz signaalille sekä koaksiaalinen S/PDIF-lähtö samalla resoluutiolla. Digitaalitulo soveltuu korkearesoluutioisen äänilähteen liittämiseen, ja digitaalilähtö mahdollistaa signaalin jatkamisen yhteensopivalle DSP:lle tai vahvistinjärjestelmälle. Lisäksi laitteessa on analoginen AUX-tulo RCA-liitännällä.
Lähteinä tuetaan AM/FM-radiota RDS-toiminnolla EU- ja US-alueille sekä Weather Band -vastaanottoa. USB-liitäntä tukee 2 A latausta, ja iPod/iPhone-yhteensopivuus mahdollistaa Apple-laitteiden käytön lähteenä. Laitteessa on DAB+ Ready -valmius ja SiriusXM Ready -tuki. Bluetooth-versio on 5.1, ja audiostreamauksessa tuetaan ID3-tietojen näyttöä sekä LDAC-, AAC- ja aptX HD -koodekkeja.
Lähdeyksikössä on kameratulo sekä akkujännitteen näyttö. Kameratulo soveltuu esimerkiksi peruutus- tai valvontakameran liittämiseen järjestelmän näyttöön. Akkujännitteen näyttö helpottaa sähköjärjestelmän tilan seurantaa käytön aikana, erityisesti veneissä, joissa äänentoistojärjestelmä kuormittaa akustoa pidempien käyttöjaksojen aikana.
Laitetta voidaan käyttää yhteensopivien kauko-ohjainten kanssa. HMC HD1 tukee enintään neljän vyöhykkeen ohjausta ja HMC U1 enintään kahden vyöhykkeen ohjausta. Kauko-ohjausmahdollisuus soveltuu asennuksiin, joissa pääyksikkö sijaitsee ohjaamossa mutta äänenvoimakkuutta tai vyöhykkeitä halutaan hallita myös muista veneen osista.
Rakenne on valmistajan mukaan suunniteltu marine-käyttöön. Etupaneelin suojausluokka on IP67, ja UV-kestävyyden osalta ilmoitetaan ASTM D4329 -standardin mukaisuus. Suolasumukestävyyden osalta ilmoitetaan ASTM B117 -standardin mukaisuus. Nämä ominaisuudet tukevat käyttöä ympäristöissä, joissa laite altistuu kosteudelle, auringonvalolle, suolapitoiselle ilmalle ja lämpötilavaihteluille.
Laitteen ulkomitat ovat 146 × 105 × 121 mm. Asennusaukko on 122 × 52 mm ja asennussyvyys 99 mm. Paneeliasennus toteutetaan neljällä ruuvilla. Fyysisissä mitoissa valmistajan mittataulukon arvot ovat A 178,5 mm, B 101 mm, C 104 mm, D 31 mm ja E 60 mm. Asennuksessa tulee varmistaa riittävä taustatila, kaapeloinnin vedonpoisto, liittimien saavutettavuus, suojattu virtasyöttö sekä näytön näkyvyys valitusta ohjauspaikasta.
