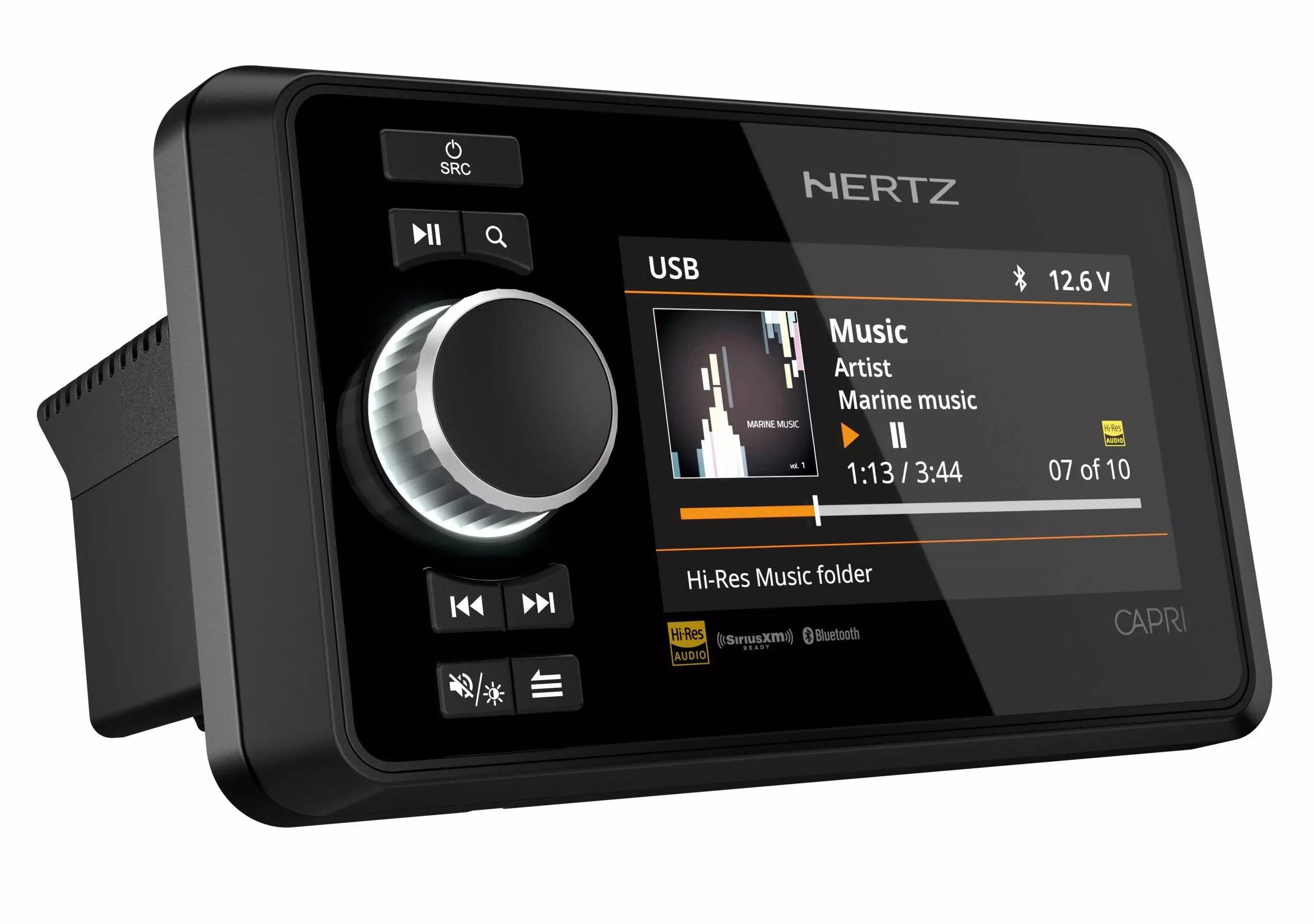

CAPRI HBB DAB+- DIGITAL MEDIA RECEIVER BLACK BOX
Black box -marine-lähdeyksikkö 4 vyöhykkeellä, Bluetooth 5.1:llä, A2B-liitännällä ja 4 × 70 W D-luokan vahvistuksella.
- Tuotenro: 78333046
Black box -rakenteinen marine-lähdeyksikkö veneen äänentoistojärjestelmän ohjaukseen. Tuote on suunniteltu asennuksiin, joissa lähdeyksikkö halutaan sijoittaa piiloon ja järjestelmää ohjataan erillisillä kauko-ohjaimilla, sovelluksella tai NMEA 2000 -yhteyden kautta. Rakenne soveltuu monivyöhykkeisiin marine-audiojärjestelmiin, joissa tarvitaan useita lähtöjä, subwoofer-ohjausta, digitaalisia liitäntöjä ja korkearesoluutioista signaalinkäsittelyä.
Lähdeyksikössä on sisäinen D-luokan vahvistin, jonka huipputeho on 4 × 70 W 4 Ohm kuormalla. Sisäistä vahvistinta voidaan käyttää suoraan kaiutinkanavien ohjaukseen pienemmissä järjestelmissä tai osana laajempaa vahvistin- ja DSP-kokoonpanoa. D-luokan rakenne parantaa hyötysuhdetta ja vähentää lämmöntuottoa kompaktissa asennuksessa.
Monivyöhykeohjaus tukee neljää erillistä kuuntelualuetta. Jokaiselle vyöhykkeelle on oma stereo-RCA-lähtö sekä erillinen subwoofer-RCA-lähtö. Linjalähdöissä on valittava ylipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Subwoofer-lähdöissä on vastaava alipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Tämä mahdollistaa eri alueiden kaiutin- ja subwoofer-kokoonpanojen perussovituksen suoraan lähdeyksiköstä.
Äänisignaalin käsittelyssä käytetään 24-bit / 96 kHz DSP-rakennetta. Laajennettu äänikaista yltää valmistajan ilmoituksen mukaan 40 kHz saakka, mikä tukee Hi-Res-audiokäyttöä ja korkearesoluutioisten lähteiden hyödyntämistä. Digitaalinen signaalinkäsittely mahdollistaa vyöhykekohtaiset asetukset, taajuuskorjaukset ja suodot ilman erillistä ulkoista prosessoria peruskokoonpanoissa.
Jokaiselle vyöhykkeelle on käytettävissä 8-kaistainen digitaalinen taajuuskorjain. Lisäksi laitteessa on kahdeksan EQ-esiasetusta, joita voidaan hyödyntää eri käyttötilanteisiin tai asennuskokoonpanoihin. Vyöhykekohtainen taajuuskorjaus soveltuu veneasennuksiin, joissa kaiuttimien sijoittelu, kuunteluetäisyydet ja akustinen ympäristö vaihtelevat eri tilojen välillä.
Digitaaliliitännöissä on Toslink S/PDIF -tulo 24-bit / 96 kHz signaalille, koaksiaalinen S/PDIF-lähtö 24-bit / 96 kHz signaalille sekä A2B-digitaaliväylä UTP-kaapelilla. A2B-liitäntä tukee digitaalista signaalinsiirtoa ja helpottaa järjestelmäintegraatiota yhteensopivien vahvistimien, DSP-laitteiden ja marine-audiojärjestelmän muiden komponenttien kanssa. Digitaalinen väylärakenne vähentää analogisen signaalikaapeloinnin tarvetta monialueisissa järjestelmissä.
Analogisina tuloina on kaksi AUX-stereotuloa RCA-liitännällä. Lähtöpuolella on neljä stereo-RCA-lähtöparia sekä neljä erillistä subwoofer-lähtöä. Tämä rakenne mahdollistaa esimerkiksi ohjaamon, avotilan, sisätilan ja muun kuuntelualueen erillisen signaalinohjauksen yhdestä lähdeyksiköstä.
Lähteinä tuetaan AM/FM-radiota RDS-toiminnolla EU- ja US-alueille sekä Weather Band -vastaanottoa. USB-liitäntä tukee 2 A latausta, ja iPod/iPhone-yhteensopivuus mahdollistaa Apple-laitteiden käytön lähteenä. Laitteessa on DAB+ Ready -valmius ja SiriusXM Ready -tuki. Bluetooth-versio on 5.1, ja audiostreamauksessa tuetaan ID3-tietojen näyttöä sekä LDAC-, AAC- ja aptX HD -koodekkeja.
Lähdeyksikössä on kameratulo sekä akkujännitteen näyttö. Kameratulo soveltuu esimerkiksi peruutus- tai valvontakameran liittämiseen järjestelmään. Akkujännitteen näyttö helpottaa sähköjärjestelmän tilan seurantaa käytön aikana, erityisesti veneissä, joissa äänentoistojärjestelmä kuormittaa akustoa pidempien käyttöjaksojen aikana.
Ohjaus voidaan toteuttaa yhteensopivilla kauko-ohjaimilla, Bluetooth-sovelluksella tai NMEA 2000 -järjestelmän kautta. HMC HD1 tukee enintään neljän vyöhykkeen ohjausta ja HMC U1 enintään kahden vyöhykkeen ohjausta. Erillinen ohjausratkaisu soveltuu black box -asennukseen, jossa varsinainen lähdeyksikkö sijoitetaan suojattuun tekniseen tilaan ja käyttöliittymä tuodaan haluttuihin ohjauspisteisiin.
Rakenne on valmistajan mukaan suunniteltu marine-käyttöön. Suojausluokaksi on teknisissä tiedoissa ilmoitettu IP66, ja UV-kestävyyden osalta ilmoitetaan ASTM D4329 -standardin mukaisuus. Suolasumukestävyyden osalta ilmoitetaan ASTM B117 -standardin mukaisuus. Nämä ominaisuudet tukevat käyttöä ympäristöissä, joissa laite voi altistua kosteudelle, auringonvalolle, suolapitoiselle ilmalle ja lämpötilavaihteluille.
Fyysisissä mitoissa valmistajan mittataulukon arvot ovat A 197 mm, A1 173 mm, A2 197 mm, B 150,65 mm, B1 56 mm, C 50 mm ja D 5 mm. Asennuksessa tulee varmistaa suojattu sijoituspaikka, riittävä tila kaapeloinnille, liittimien saavutettavuus, virtasyötön suojaus, kauko-ohjauksen kaapelointi, NMEA 2000 -liitännän reititys sekä digitaalisten ja analogisten signaalikaapeleiden häiriötön veto.
Lähdeyksikössä on sisäinen D-luokan vahvistin, jonka huipputeho on 4 × 70 W 4 Ohm kuormalla. Sisäistä vahvistinta voidaan käyttää suoraan kaiutinkanavien ohjaukseen pienemmissä järjestelmissä tai osana laajempaa vahvistin- ja DSP-kokoonpanoa. D-luokan rakenne parantaa hyötysuhdetta ja vähentää lämmöntuottoa kompaktissa asennuksessa.
Monivyöhykeohjaus tukee neljää erillistä kuuntelualuetta. Jokaiselle vyöhykkeelle on oma stereo-RCA-lähtö sekä erillinen subwoofer-RCA-lähtö. Linjalähdöissä on valittava ylipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Subwoofer-lähdöissä on vastaava alipäästösuodin asetuksilla All, 60 Hz, 80 Hz tai 100 Hz. Tämä mahdollistaa eri alueiden kaiutin- ja subwoofer-kokoonpanojen perussovituksen suoraan lähdeyksiköstä.
Äänisignaalin käsittelyssä käytetään 24-bit / 96 kHz DSP-rakennetta. Laajennettu äänikaista yltää valmistajan ilmoituksen mukaan 40 kHz saakka, mikä tukee Hi-Res-audiokäyttöä ja korkearesoluutioisten lähteiden hyödyntämistä. Digitaalinen signaalinkäsittely mahdollistaa vyöhykekohtaiset asetukset, taajuuskorjaukset ja suodot ilman erillistä ulkoista prosessoria peruskokoonpanoissa.
Jokaiselle vyöhykkeelle on käytettävissä 8-kaistainen digitaalinen taajuuskorjain. Lisäksi laitteessa on kahdeksan EQ-esiasetusta, joita voidaan hyödyntää eri käyttötilanteisiin tai asennuskokoonpanoihin. Vyöhykekohtainen taajuuskorjaus soveltuu veneasennuksiin, joissa kaiuttimien sijoittelu, kuunteluetäisyydet ja akustinen ympäristö vaihtelevat eri tilojen välillä.
Digitaaliliitännöissä on Toslink S/PDIF -tulo 24-bit / 96 kHz signaalille, koaksiaalinen S/PDIF-lähtö 24-bit / 96 kHz signaalille sekä A2B-digitaaliväylä UTP-kaapelilla. A2B-liitäntä tukee digitaalista signaalinsiirtoa ja helpottaa järjestelmäintegraatiota yhteensopivien vahvistimien, DSP-laitteiden ja marine-audiojärjestelmän muiden komponenttien kanssa. Digitaalinen väylärakenne vähentää analogisen signaalikaapeloinnin tarvetta monialueisissa järjestelmissä.
Analogisina tuloina on kaksi AUX-stereotuloa RCA-liitännällä. Lähtöpuolella on neljä stereo-RCA-lähtöparia sekä neljä erillistä subwoofer-lähtöä. Tämä rakenne mahdollistaa esimerkiksi ohjaamon, avotilan, sisätilan ja muun kuuntelualueen erillisen signaalinohjauksen yhdestä lähdeyksiköstä.
Lähteinä tuetaan AM/FM-radiota RDS-toiminnolla EU- ja US-alueille sekä Weather Band -vastaanottoa. USB-liitäntä tukee 2 A latausta, ja iPod/iPhone-yhteensopivuus mahdollistaa Apple-laitteiden käytön lähteenä. Laitteessa on DAB+ Ready -valmius ja SiriusXM Ready -tuki. Bluetooth-versio on 5.1, ja audiostreamauksessa tuetaan ID3-tietojen näyttöä sekä LDAC-, AAC- ja aptX HD -koodekkeja.
Lähdeyksikössä on kameratulo sekä akkujännitteen näyttö. Kameratulo soveltuu esimerkiksi peruutus- tai valvontakameran liittämiseen järjestelmään. Akkujännitteen näyttö helpottaa sähköjärjestelmän tilan seurantaa käytön aikana, erityisesti veneissä, joissa äänentoistojärjestelmä kuormittaa akustoa pidempien käyttöjaksojen aikana.
Ohjaus voidaan toteuttaa yhteensopivilla kauko-ohjaimilla, Bluetooth-sovelluksella tai NMEA 2000 -järjestelmän kautta. HMC HD1 tukee enintään neljän vyöhykkeen ohjausta ja HMC U1 enintään kahden vyöhykkeen ohjausta. Erillinen ohjausratkaisu soveltuu black box -asennukseen, jossa varsinainen lähdeyksikkö sijoitetaan suojattuun tekniseen tilaan ja käyttöliittymä tuodaan haluttuihin ohjauspisteisiin.
Rakenne on valmistajan mukaan suunniteltu marine-käyttöön. Suojausluokaksi on teknisissä tiedoissa ilmoitettu IP66, ja UV-kestävyyden osalta ilmoitetaan ASTM D4329 -standardin mukaisuus. Suolasumukestävyyden osalta ilmoitetaan ASTM B117 -standardin mukaisuus. Nämä ominaisuudet tukevat käyttöä ympäristöissä, joissa laite voi altistua kosteudelle, auringonvalolle, suolapitoiselle ilmalle ja lämpötilavaihteluille.
Fyysisissä mitoissa valmistajan mittataulukon arvot ovat A 197 mm, A1 173 mm, A2 197 mm, B 150,65 mm, B1 56 mm, C 50 mm ja D 5 mm. Asennuksessa tulee varmistaa suojattu sijoituspaikka, riittävä tila kaapeloinnille, liittimien saavutettavuus, virtasyötön suojaus, kauko-ohjauksen kaapelointi, NMEA 2000 -liitännän reititys sekä digitaalisten ja analogisten signaalikaapeleiden häiriötön veto.
