HMDB - DISTRIBUTION BLOCK 1 TO 4

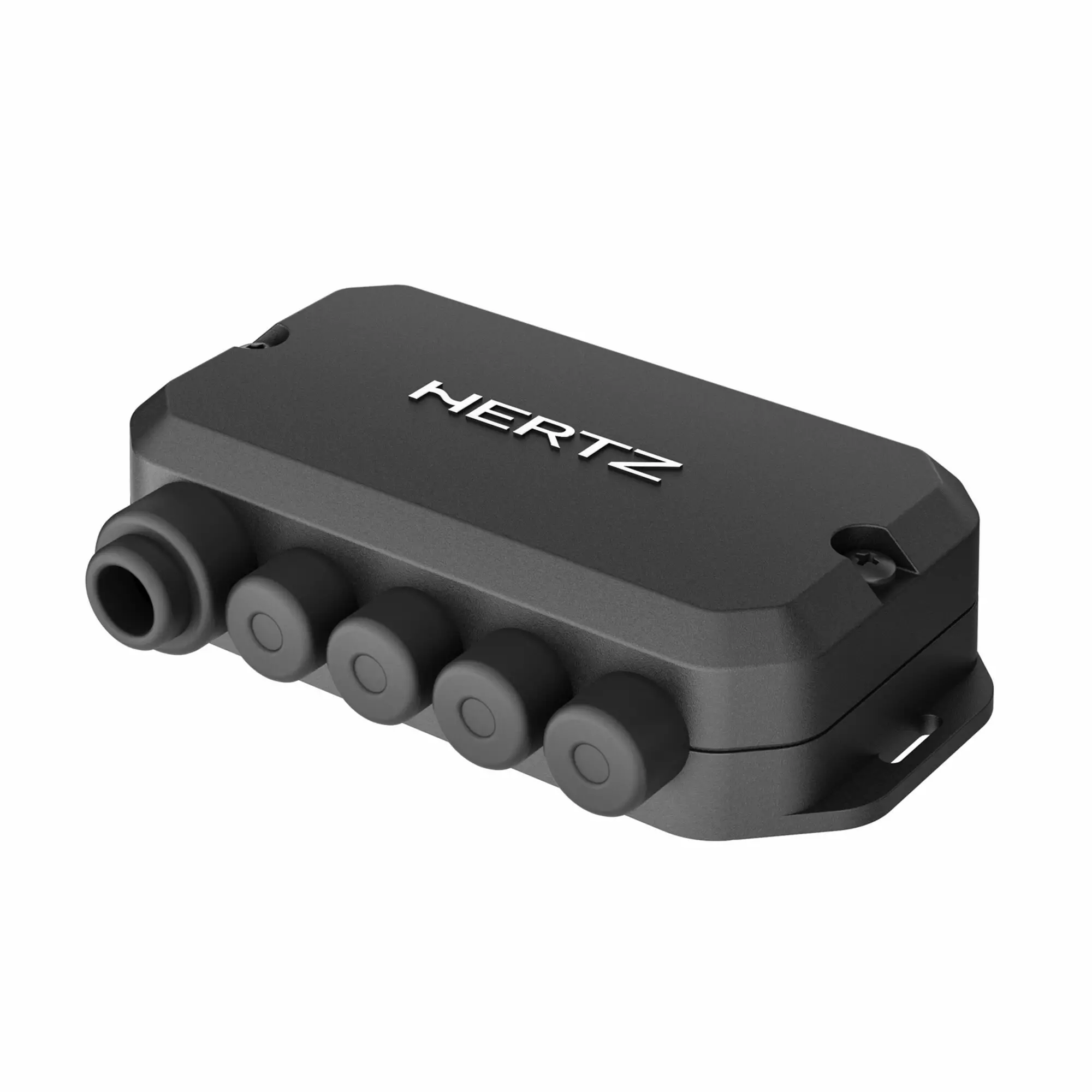

IP54-suojattu marine-jakorasia 1–4 lähdölle virran- ja maadoituksen jakamiseen veneasennuksissa.
- Tuotenro: 78440010
IP54-suojattu marine-jakorasia vene- ja merikäyttöön. Tuote on suunniteltu virta- ja maadoituskaapeloinnin jakamiseen järjestelmissä, joissa yksi syöttö halutaan jakaa useammalle laitteelle tai kaapelilähdölle. Rakenne soveltuu marine-audiojärjestelmiin, vahvistimien virranjakeluun, jakokaapelointeihin ja muihin asennuksiin, joissa kaapelointi halutaan toteuttaa hallitusti yhdessä suojatussa jakopisteessä.
Jakorasiassa on yksi tulo ja enintään neljä lähtöä. 1–4-lähtöinen rakenne helpottaa useamman vahvistimen, DSP-laitteen tai muun sähköisen komponentin syöttöjen keskittämistä samaan jakopisteeseen. Tällainen rakenne vähentää irrallisia haaroituksia ja helpottaa kaapeloinnin reititystä ahtaissa veneasennuksissa. Valmistajan mukaan kyseessä on vedenkestävä jakorasia 1–4 lähdön rakenteella.
Jakoblokin tehtävänä on selkeyttää virransyöttöä ja maadoitusta usean laitteen järjestelmissä. Yksi pääkaapeli voidaan tuoda jakorasiaan, josta virta tai maa jaetaan erillisille lähtökaapeleille. Tämä helpottaa asennuksen huollettavuutta ja vähentää tarvetta useille rinnakkaisille vedoille akulta tai päämaadoituspisteeltä.
IP54-suojaus antaa suojan pölyltä ja roiskevedeltä asennuskohteissa, joissa komponentti voi altistua kosteudelle ja veneen käyttöympäristön epäpuhtauksille. Suojausluokka tulee huomioida sijoituspaikkaa valittaessa, erityisesti jos komponentti asennetaan tekniseen tilaan, konsolin sisään tai muuhun suojattuun kaapelointipisteeseen. IP54 ei ole upotussuojaus, joten jatkuvaa seisovaa vettä tai suoraa veden alle joutumista tulee välttää.
Marine Connection -sarjan jakoratkaisut on tarkoitettu järjestelmiin, joissa virransyötön tulee olla mekaanisesti siisti, sähköisesti luotettava ja kosteisiin olosuhteisiin soveltuva. Jakorasiaa voidaan käyttää yhdessä marine-virtakaapelien, circuit breaker -katkaisijoiden ja jakelulohkojen kanssa, kun kaapelipoikkipinnat, sulakesuojaus ja kuormitus mitoitetaan järjestelmän mukaan.
Rakenne soveltuu useamman laitteen asennuksiin, joissa halutaan keskittää virta- tai maadoitusreititys yhteen jakopisteeseen. Tyypillisiä käyttökohteita ovat monivahvistinjärjestelmät, erilliset subwoofer-vahvistimet, DSP-vahvistimet, lähdeyksikön lisäsyötöt ja muut audiojärjestelmän komponentit, jotka tarvitsevat erillisen mutta hallitusti jaetun virtalinjan.
Asennuksessa tulee varmistaa pääsyöttökaapelin ja lähtökaapelien oikea poikkipinta-ala, liitosten kiristys, kaapelien vedonpoisto ja mekaaninen suojaus. Jakorasia tulee sijoittaa paikkaan, jossa se on suojassa jatkuvalta vesikuormalta mutta saavutettavissa tarkastusta ja huoltoa varten. Virtapiiri tulee suojata asianmukaisella sulakkeella tai nollattavalla circuit breaker -katkaisijalla mahdollisimman lähellä virtalähdettä.
Jakorasiassa on yksi tulo ja enintään neljä lähtöä. 1–4-lähtöinen rakenne helpottaa useamman vahvistimen, DSP-laitteen tai muun sähköisen komponentin syöttöjen keskittämistä samaan jakopisteeseen. Tällainen rakenne vähentää irrallisia haaroituksia ja helpottaa kaapeloinnin reititystä ahtaissa veneasennuksissa. Valmistajan mukaan kyseessä on vedenkestävä jakorasia 1–4 lähdön rakenteella.
Jakoblokin tehtävänä on selkeyttää virransyöttöä ja maadoitusta usean laitteen järjestelmissä. Yksi pääkaapeli voidaan tuoda jakorasiaan, josta virta tai maa jaetaan erillisille lähtökaapeleille. Tämä helpottaa asennuksen huollettavuutta ja vähentää tarvetta useille rinnakkaisille vedoille akulta tai päämaadoituspisteeltä.
IP54-suojaus antaa suojan pölyltä ja roiskevedeltä asennuskohteissa, joissa komponentti voi altistua kosteudelle ja veneen käyttöympäristön epäpuhtauksille. Suojausluokka tulee huomioida sijoituspaikkaa valittaessa, erityisesti jos komponentti asennetaan tekniseen tilaan, konsolin sisään tai muuhun suojattuun kaapelointipisteeseen. IP54 ei ole upotussuojaus, joten jatkuvaa seisovaa vettä tai suoraa veden alle joutumista tulee välttää.
Marine Connection -sarjan jakoratkaisut on tarkoitettu järjestelmiin, joissa virransyötön tulee olla mekaanisesti siisti, sähköisesti luotettava ja kosteisiin olosuhteisiin soveltuva. Jakorasiaa voidaan käyttää yhdessä marine-virtakaapelien, circuit breaker -katkaisijoiden ja jakelulohkojen kanssa, kun kaapelipoikkipinnat, sulakesuojaus ja kuormitus mitoitetaan järjestelmän mukaan.
Rakenne soveltuu useamman laitteen asennuksiin, joissa halutaan keskittää virta- tai maadoitusreititys yhteen jakopisteeseen. Tyypillisiä käyttökohteita ovat monivahvistinjärjestelmät, erilliset subwoofer-vahvistimet, DSP-vahvistimet, lähdeyksikön lisäsyötöt ja muut audiojärjestelmän komponentit, jotka tarvitsevat erillisen mutta hallitusti jaetun virtalinjan.
Asennuksessa tulee varmistaa pääsyöttökaapelin ja lähtökaapelien oikea poikkipinta-ala, liitosten kiristys, kaapelien vedonpoisto ja mekaaninen suojaus. Jakorasia tulee sijoittaa paikkaan, jossa se on suojassa jatkuvalta vesikuormalta mutta saavutettavissa tarkastusta ja huoltoa varten. Virtapiiri tulee suojata asianmukaisella sulakkeella tai nollattavalla circuit breaker -katkaisijalla mahdollisimman lähellä virtalähdettä.
