HTX 8H S-FL-SW-MARINE TOWER HORN 8''FLAT WHeach

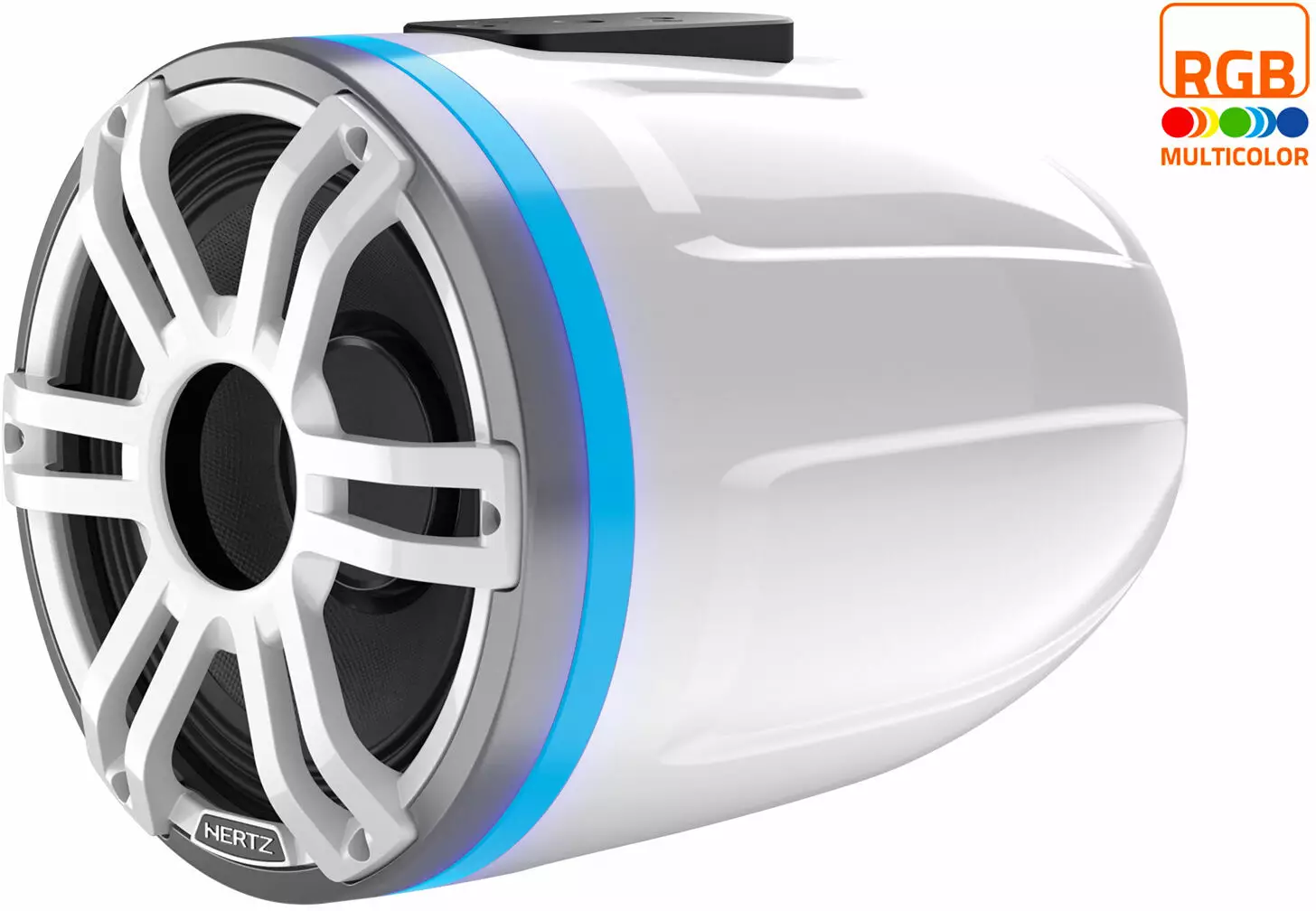

8" LED marine tower-kaiutin 400 W huipputehonkestolla, 4 Ohm impedanssilla ja Common Motor -rakenteella.
- Tuotenro: 78049013
8 tuuman LED marine tower-kaiutin vene- ja merikäyttöön. Tuote on suunniteltu avotila- ja tower-asennuksiin, joissa kaiuttimelta vaaditaan korkeaa herkkyyttä, pitkälle kantavaa äänen suuntausta ja kosteutta kestävää rakennetta. HTX-sarjan rakenne painottaa suurta äänenpainetta, tehokasta ääniprojektiota ja marine-käyttöön soveltuvia materiaaliratkaisuja.
Kaiuttimessa on 4 Ohm nimellisimpedanssi, 200 W jatkuva tehonkesto ja 400 W huipputehonkesto. Taajuusvaste on 45–25 000 Hz, joten kaiutin kattaa bassokeskialueen, puhealueen ja korkeiden taajuuksien toiston yhdestä tower-kaiutinyksiköstä. Herkkyys on 98 dB, mikä tukee korkeaa äänenpainetta avonaisissa veneasennuksissa, joissa taustamelu, tuuli ja etäisyys kuuntelupisteeseen voivat vaihdella.
Kaiuttimessa käytetään Common Motor Driver -rakennetta, jossa bassokeskialueen ja diskantti-/kompressio-ohjainrakenteen toiminta perustuu yhteiseen magneettimoottoriratkaisuun. Rakenne mahdollistaa kompaktimman toteutuksen suhteessa suorituskykyyn sekä pienemmän koon ja painon verrattuna erillisiin moottorirakenteisiin. Wooferin ja diskantin magneettirakenteena on tiheävuoinen ferriittimagneetti Common Motor -toteutuksella.
Kaiuttimen aalto-ohjain on suunniteltu parantamaan äänen suuntausta ja kantamaa. FEM-optimoitu kartioprofiili toimii torvimaisena rakenteena, joka tukee keskitettyä ja lineaarista äänenpainetta pitkille kuunteluetäisyyksille. Tämä rakenne soveltuu erityisesti veneen avotiloihin ja vesiurheilukäyttöön, joissa kaiuttimen äänen tulee kantaa selkeästi myös veneen ulkopuolisille kuuntelualueille.
Bassokeskialueessa on pitkäliikkeinen 51 mm puhekela, joka on hienosäädetty suljettuihin koteloratkaisuihin. Kaiutin on suunniteltu valmiiksi tower-kaiutinyksiköksi, jossa elementin toiminta perustuu suljettuun rakenteeseen eikä erillistä infinite baffle -asennuspintaa tarvita. Mekaaninen liikevara Xmech on 8,3 mm, mikä tukee bassokeskialueen hallittua liikettä suurilla kuormitustasoilla.
Kartio on valmistettu vettä hylkivästä puristetusta paperimateriaalista. Diskanttirakenteessa käytetään polyamidikalottia. Kaiuttimen akustisesti läpinäkyvä ja vedenpitävä suojarakenne suojaa elementtiä pölyltä ja roiskeilta ilman, että se estää äänen siirtymistä tarpeettomasti. Materiaalivalinnat on suunniteltu marine-käyttöön, jossa kaiutin voi altistua kosteudelle, vesiroiskeille, suolapitoiselle ilmalle, tärinälle ja lämpötilavaihteluille.
Kaiuttimessa on sisäänrakennettu suljettu jakosuodin. Jakosuotimessa on palautuva solid-state-suojaus kompressio-ohjaimelle, mikä suojaa korkeiden taajuuksien ohjainrakennetta kuormitustilanteissa. Suljettu jakosuodinrakenne tukee toimintavarmuutta kosteutta ja tärinää sisältävissä veneasennuksissa.
Sähköakustisissa arvoissa Re on 3,3 Ohm, Le 0,28 mH, Vas 10 l, liikkuva massa 20,5 g ja BL-arvo 9 Tm. Tekninen halkaisija on 166 mm. Näiden arvojen perusteella kaiutin on suunniteltu tehokkaaseen, hallittuun ja korkeaherkkyyksiseen toistoon suljetussa tower-rakenteessa.
Fyysisissä mitoissa kaiuttimen leveys on 225 mm, korkeus 308,2 mm ja rakenteellinen syvyys 231 mm. Ilmoitettu kokonaissyvyys on 288 mm. Eturakenteeseen liittyvä mitta on 6 mm. Yhden kaiuttimen paino on 5,7 kg, mikä tulee huomioida tower- tai kaariasennuksen kantavuudessa, kiinnityspisteissä ja tärinänkestossa.
Asennuksessa tulee varmistaa kiinnitysrakenteen mekaaninen kestävyys, kaiuttimen suuntaus, kaapeloinnin suojaus, LED-liitännän reititys sekä riittävä tila kaiutinyksikön takarakenteelle. Tower-asennuksissa on huomioitava myös veneen liike, tärinä, roiskevesi ja mahdollinen altistuminen suoralle auringonvalolle.
