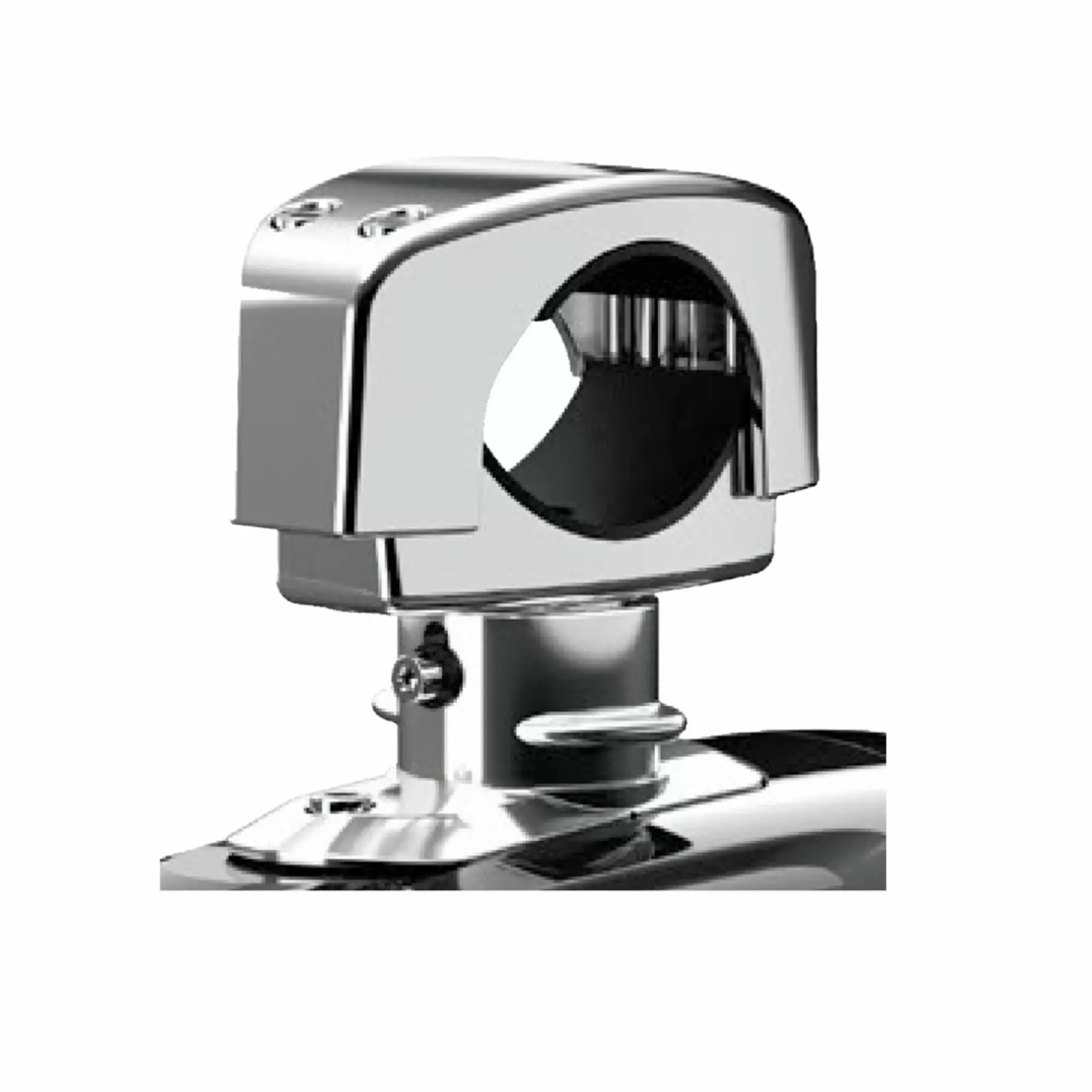

HTX CLAMP.1 - SYSTEM MOUNT CLAMP
Clamp-kiinnike Hertz Marine Tower -kaiuttimille, 38–76 mm putkille sekä neliöprofiili- ja kattokiinnityksiin.
- Tuotenro: 78075045
Clamp-kiinnike Hertz Marine Tower -kaiuttimien asennukseen vene- ja merikäytössä. Tuote on suunniteltu tower-, kaari-, roll-bar- ja kattorakenteisiin, joissa kaiutin halutaan kiinnittää mekaanisesti tukevasti ja suunnata kuuntelualueen mukaan.
Kiinnike soveltuu pyöreisiin putkirakenteisiin halkaisija-alueella 38–76 mm. Tämä vastaa 1-1/2”–3” putkikokoa. Kiinnike voidaan lisäksi sovittaa neliöprofiiliseen roll-bar-rakenteeseen tai kattokiinnitykseen irrottamalla clamp-rakenteen yläosa valmistajan ohjeen mukaisesti.
Rakenne sisältää kumiset vaimennusosat, jotka vähentävät tärinän siirtymistä kiinnitysrakenteen ja kaiuttimen välillä. Tämä on tärkeää tower-kaiutinasennuksissa, joissa kaiutin altistuu veneen liikkeelle, runkovärähtelylle, aallokolle ja moottorin aiheuttamalle tärinälle.
Kiinnike on lisävaruste Hertz Marine Tower -kaiuttimille. Yhteensopivuus tulee varmistaa käytettävän tower-kaiutinmallin ja asennuskohteen mukaan. Kiinnikkeen mitoituksessa tulee huomioida putken halkaisija tai profiilin muoto, kaiuttimen paino, asennuskulma ja kiinnityskohdan kantavuus.
Asennuksessa tulee varmistaa kiinnikkeen oikea kiristys, kumivaimentimien asettuminen, kaiuttimen suuntaus ja kaapeloinnin vedonpoisto. Kaapelointi tulee reitittää siten, ettei se jää puristuksiin clamp-rakenteen väliin eikä altistu tarpeettomalle vedolle kaiuttimen suunnanmuutosten tai veneen liikkeen aikana.
Kiinnike soveltuu pyöreisiin putkirakenteisiin halkaisija-alueella 38–76 mm. Tämä vastaa 1-1/2”–3” putkikokoa. Kiinnike voidaan lisäksi sovittaa neliöprofiiliseen roll-bar-rakenteeseen tai kattokiinnitykseen irrottamalla clamp-rakenteen yläosa valmistajan ohjeen mukaisesti.
Rakenne sisältää kumiset vaimennusosat, jotka vähentävät tärinän siirtymistä kiinnitysrakenteen ja kaiuttimen välillä. Tämä on tärkeää tower-kaiutinasennuksissa, joissa kaiutin altistuu veneen liikkeelle, runkovärähtelylle, aallokolle ja moottorin aiheuttamalle tärinälle.
Kiinnike on lisävaruste Hertz Marine Tower -kaiuttimille. Yhteensopivuus tulee varmistaa käytettävän tower-kaiutinmallin ja asennuskohteen mukaan. Kiinnikkeen mitoituksessa tulee huomioida putken halkaisija tai profiilin muoto, kaiuttimen paino, asennuskulma ja kiinnityskohdan kantavuus.
Asennuksessa tulee varmistaa kiinnikkeen oikea kiristys, kumivaimentimien asettuminen, kaiuttimen suuntaus ja kaapeloinnin vedonpoisto. Kaapelointi tulee reitittää siten, ettei se jää puristuksiin clamp-rakenteen väliin eikä altistu tarpeettomalle vedolle kaiuttimen suunnanmuutosten tai veneen liikkeen aikana.
