S8 DSP TH - HI RES DIGITAL SIGNAL PROCESSOR
Kompakti 8-kanavainen DSP-prosessori 96 kHz / 24-bit käsittelyllä, 6 analogitulolla ja 8 RCA-lähdöllä.
- Tuotenro: 78260025

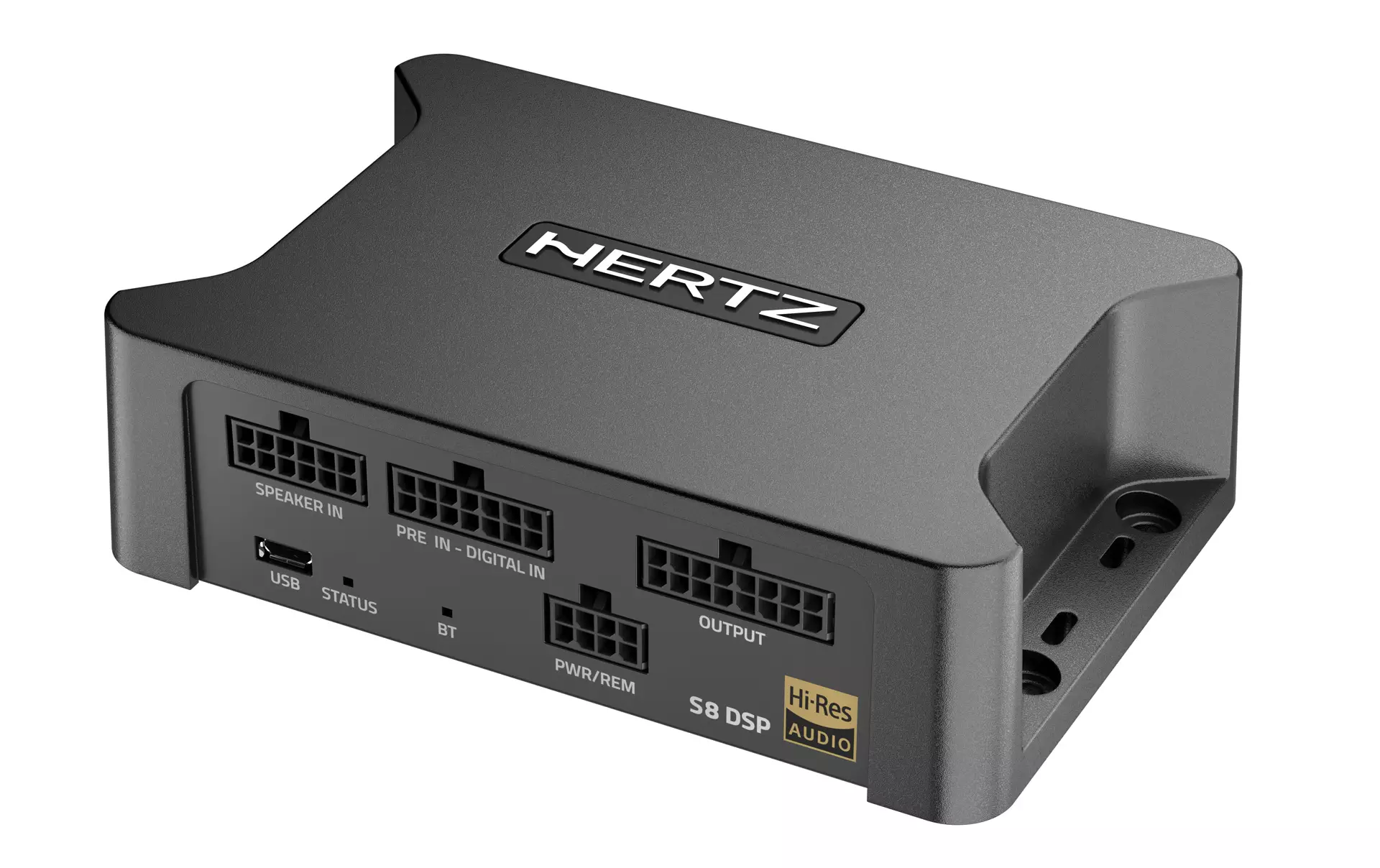

Kompakti digitaalinen signaaliprosessori vene-, ajoneuvo- ja moottoripyöräasennuksiin. Tuote on suunniteltu äänentoistojärjestelmiin, joissa alkuperäinen äänilähde tai erillinen soitin halutaan liittää laajennettuun vahvistin- ja kaiutinkokoonpanoon tarkalla signaalinkäsittelyllä. Rakenne painottaa pientä fyysistä kokoa, monipuolisia tulo- ja lähtövaihtoehtoja sekä säädettävää DSP-prosessointia.
Prosessori käsittelee audiosignaalia 96 kHz / 24-bit resoluutiolla. Tuote on Hi-Res Audio -sertifioitu, ja DSP-piirinä käytetään Analog Devices ADAU1451 -prosessoria. Digitaalinen signaalinkäsittely mahdollistaa kanavakohtaisen tasonsäädön, taajuuskorjauksen, aikaviiveet, jakosuodot, polariteetin hallinnan ja lähtökanavien reitityksen.
Virtasyötön nimellisalue on 7?20 VDC, ja sulakesuojaus on 1 A. Pulssimainen käyttöjännitealue on 5?24 VDC. Lepovirta on 0,34 A, ja virrankulutus sammutettuna on alle 80 µA ART-toiminnon tilasta riippumatta. Remote In -jännitealue on 6?20 VDC ja Remote Out -jännitealue 4?20 VDC. ART-toiminto mahdollistaa automaattisen käynnistyksen BTL-kaiutinlähdöstä 1,5?7 VDC signaalialueella.
Tulopuolella on kuusi analogista matalatasotuloa differentiaalisella tulorakenteella sekä kuusi analogista kaiutintasotuloa. Matalatasotulojen herkkyysalue on 0,8?6 Vrms ja kaiutintasotulojen herkkyysalue 2,5?21 Vrms. Kaiutintasotuloissa on USS-toiminto, joka simuloi kaiutinkuormaa sellaisille OEM-äänilähteille, jotka valvovat kaiuttimien kuormitusta.
Digitaalitulona on koaksiaalinen S/PDIF-tulo, joka tukee enintään 24-bit / 96 kHz signaalia. Digitaalitulo soveltuu Hi-Res-soittimen tai muun digitaalisen äänilähteen liittämiseen ilman analogista välivaihetta. Tuloreititys perustuu matriisityyppiseen hallintaan, jonka avulla kuusi tuloa voidaan jakaa ja yhdistää kahdeksalle lähtökanavalle järjestelmän rakenteen mukaan.
Lähtöpuolella on kahdeksan analogista RCA-lähtöä. Maksimilähtötaso on 4 Vrms 0,05 % THD-arvolla. Jokaiselle lähtökanavalle voidaan määrittää vahvistustaso, jakosuodinasetukset, taajuuskorjaus, viive ja polariteetti. Tämä mahdollistaa esimerkiksi aktiivisten etukaiutinjärjestelmien, subwoofer-kanavien ja usean kaiutinryhmän hallinnan erillisillä vahvistimilla.
Ääniteknisissä arvoissa kaistanleveys on 10 Hz ? 40 kHz arvolla ±3 dB. Signaali-kohinasuhde on 105 dBA analogisella tulolla ja 112 dBA digitaalisella tulolla. THD+N on alle 0,005 % 1 Vrms lähtötasolla ja 1 kHz taajuudella. Kanavaerotus on yli 95 dBA taajuudella 1 kHz. Nämä arvot kuvaavat prosessorin soveltuvuutta tarkkaan signaalinkäsittelyyn monikanavaisissa audiojärjestelmissä.
Lähtökanavien taajuuskorjaus sisältää 15 kaistaa kanavaa kohti. Taajuuskorjaimessa on säädettävä taajuus ja Q-arvo, ja säätötarkkuus on 0,1 dB askelin alueella +12 dB / -12 dB. Tulokanaville on käytettävissä 7-kaistainen paragraphic-taajuuskorjain, jolla voidaan tasoittaa esimerkiksi OEM-äänilähteen valmiiksi muokattua taajuusvastetta ennen lähtökanavien käsittelyä.
Jakosuodintoimintoja voidaan käyttää kaikissa lähtökanavissa. Käytettävissä ovat all-pass-, high-pass-, low-pass- ja band-pass-suodot. Suodinmalleihin kuuluvat Butterworth, Linkwitz-Riley ja Bessel. Suodinjyrkkyys on säädettävissä 6?30 dB/Oct välillä 6 dB askelin. Jakotaajuuksille on 120 porrasta alueella 20 Hz ? 20 kHz.
Aikakohdistuksen säätöalue on 0?468,4 cm tai 0?13,5 ms. Perussäätöaskel on 0,08 ms / 2,8 cm, ja hienosäätöaskel on 0,02 ms / 0,7 cm. Aikakohdistus soveltuu järjestelmiin, joissa kaiuttimien fyysiset sijainnit poikkeavat kuuntelupisteestä ja äänen saapumisaikoja halutaan korjata kanavakohtaisesti.
Prosessorissa on neljä esiasetusta. Esiasetusten valintaa varten on kaksi erillistä ohjausjohtoa, joiden avulla asetuksia voidaan vaihtaa ulkoisilla kytkimillä. Lisäksi erillinen ohjausjohto mahdollistaa analogisen ja digitaalisen tulon valinnan. Lähtöpuolella on myös aktiivinen signaalin rajoitin, joka voidaan ottaa käyttöön tai poistaa käytöstä, ja jonka tarkoituksena on vähentää lähtösignaalin leikkautumista.
DSP:n hallinta onnistuu Windows-, macOS-, iOS- ja Android-laitteilla. Ohjaus voidaan tehdä USB:n tai Bluetooth 5.0 BLE -yhteyden kautta käyttöjärjestelmästä riippuen. Mobiilisovelluksessa on konfigurointitila DSP-säätöjä varten sekä DRC-tila, jossa mobiililaite toimii kauko-ohjaimena esimerkiksi päävoimakkuudelle, subwoofer-tasolle ja asetustiedostojen valinnalle.
Liitännät on sijoitettu samalle sivulle asennuksen helpottamiseksi. Tulot ja lähdöt käyttävät Molex microfit -liitäntöjä, joista signaali voidaan tuoda RCA-liittimille tai johdettuihin kaiutintasotuloihin. Yhden sivun liitäntärakenne helpottaa sijoittamista ahtaisiin asennuspaikkoihin, joissa kaapeloinnin reititys ja liittimien saavutettavuus ovat keskeisiä asennuksen kannalta.
Rakenne on toteutettu metallista ja komposiittimateriaaleista valmistettuun korroosiota kestävään koteloon. Piirilevy on käsitelty korroosionkestävyyttä parantavalla suojauksella. Tuote soveltuu asennusympäristöihin, joissa laite voi altistua kosteudelle, lämpötilavaihteluille ja tärinälle, kun asennuspaikka on valittu asianmukaisesti.
Fyysiset mitat ovat 130 × 33,8 × 88,3 mm. Paino on 0,66 kg. Pieni koko mahdollistaa sijoittamisen esimerkiksi veneen teknisiin tiloihin, ohjaamon rakenteisiin, moottoripyöräasennuksiin tai muihin tilarajoitteisiin kohteisiin. Asennuksessa tulee varmistaa suojattu sijoituspaikka, virtasyötön oikea sulakesuojaus, maadoituksen luotettavuus, signaalikaapeleiden häiriösuojaus sekä pääsy DSP:n ohjelmointiin käyttöönoton ja huollon yhteydessä.
