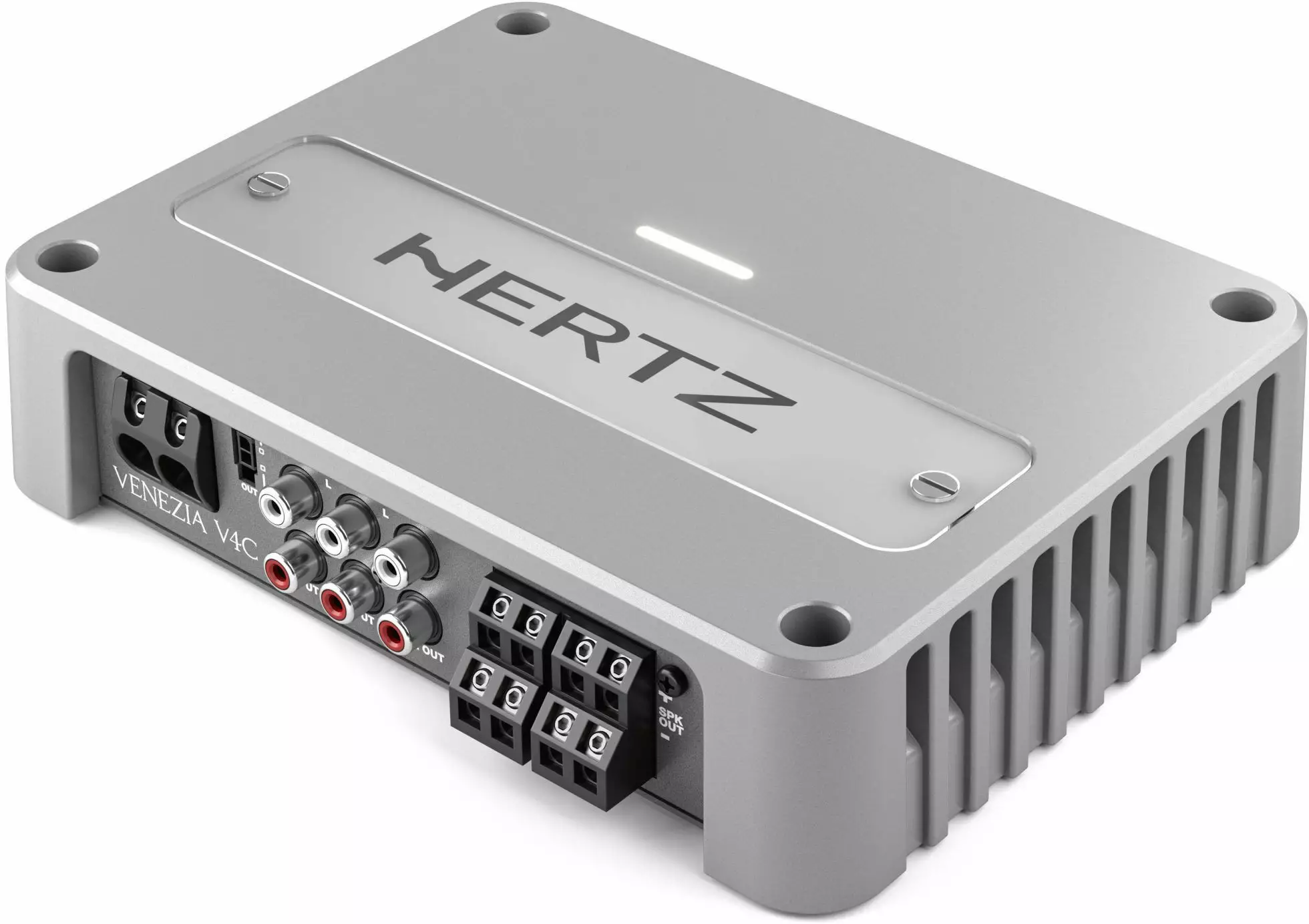

VENEZIA V4C-MARINE 4 CH AMPLIFIER COMPACT 4x150W
12 V 4-kanavainen marine-vahvistin 760 W kokonaisteholla, D-luokan rakenteella ja 2 Ohm kuormankestolla.
- Tuotenro: 78250026
12 voltin 4-kanavainen kompakti marine-vahvistin vene- ja merikäyttöön. Tuote on suunniteltu järjestelmiin, joissa vahvistimelta vaaditaan hyvää teho-kokosuhdetta, sillattavia kanavia, joustavia suodinasetuksia ja marine-käyttöön soveltuvaa rakennetta. VENEZIA-sarjan rakenne painottaa Advanced D-Class -vahvistintekniikkaa, kompaktia runkorakennetta, korkeaa hyötysuhdetta ja toimintavarmuutta kosteissa asennusympäristöissä.
Vahvistin toimii 9?16 VDC käyttöjännitteellä ja on tarkoitettu 12 V sähköjärjestelmällä varustettuihin veneisiin. Kokonaisteho on 760 W, ja vahvistinta voidaan käyttää 4-, 3- tai 2-kanavaisessa kokoonpanossa kuormituksen ja sillauksen mukaan. Kompakti rakenne soveltuu asennuksiin, joissa käytettävissä oleva tila on rajallinen mutta järjestelmään tarvitaan useita vahvistettuja kanavia.
Lähtöteho 4-kanavaisessa käytössä on 4 × 110 W RMS 4 Ohm kuormalla tai 4 × 190 W RMS 2 Ohm kuormalla. Kolmikanavaisessa käytössä vahvistin tuottaa 2 × 110 W RMS 4 Ohm kuormalla sekä 1 × 380 W RMS 4 Ohm sillattuna, tai 2 × 190 W RMS 2 Ohm kuormalla sekä 1 × 380 W RMS 4 Ohm sillattuna. Kaksikanavaisessa käytössä vahvistin tuottaa 2 × 380 W RMS 4 Ohm kuormalla sillattuna.
Vahvistimen kanavarakennetta voidaan käyttää esimerkiksi etu- ja takakaiuttimille, kahdelle kaiutinparille, sillatulle subwoofer-kanavalle tai tehokkaalle kaksikanavaiselle kokoonpanolle. Minimikuorma on 2 Ohm stereokanavissa ja 4 Ohm sillatussa käytössä. Kaiutinkuormat, kaapelointi ja kanavien käyttötapa tulee mitoittaa valmistajan ilmoittamien lähtötehojen ja kuormitusrajojen mukaisesti.
Vahvistimessa on analoginen pre-in-tulo sekä full range -pre-out-lähtö etukanaville. Tuloherkkyys on 0,2?5 Vrms. Balansoitu fully-differential-tulopiiri on suunniteltu vaimentamaan sähkömagneettisia häiriöitä, mikä on tärkeää veneasennuksissa, joissa vahvistin voi sijaita lähellä moottori-, lataus-, navigointi- ja muuta sähköjärjestelmää.
Sisäänrakennettu suodinosio mahdollistaa vahvistimen sovittamisen erilaisiin kaiutin- ja subwoofer-kokoonpanoihin ilman erillistä prosessoria. Etukanavissa on full range -käyttö, ylipäästösuodin ja alipäästösuodin alueella 50?4000 Hz. Takakanavissa on vastaavat full range-, ylipäästö- ja alipäästösuodinasetukset samalla säätöalueella.
Etukanaville ja takakanaville on mono-valinnat, joiden avulla kanavaryhmiä voidaan käyttää erilaisissa järjestelmäkokoonpanoissa. Lisäksi vahvistimessa on säädettävä 50 Hz bass boost -korostus alueella 0?12 dB. Suodinosio soveltuu esimerkiksi pääkaiuttimien jakotaajuuden määrittämiseen, sillatun bassokanavan perussäätöön tai järjestelmän sovittamiseen veneen kaiutinasettelun mukaan.
Vahvistin on Hi-Res Audio -sertifioitu, ja ilmoitettu kaistanleveys on 10?42 000 Hz. THD-särö on alle 0,06 % taajuudella 100 Hz ja 4 Ohm kuormalla. Signaali-kohinasuhde on 102 dB A-painotettuna 1 V tulotasolla, ja vaimennuskerroin on 150 taajuudella 100 Hz ja 4 Ohm kuormalla. Nämä arvot kuvaavat vahvistimen soveltuvuutta laajakaistaiseen marine-audiojärjestelmään, jossa tarvitaan kompakti mutta tehokas kanavakohtainen vahvistus.
Rakenteessa käytetään valettua alumiinirunkoa ja tuulettimetonta konvektiojäähdytystä. Lämpö johdetaan rungon ja jäähdytysrakenteen kautta ilman erillistä puhallinta, mikä vähentää liikkuvien osien määrää ja tukee hiljaista käyttöä. Jäähdytyksen toiminta edellyttää, että vahvistimen ympärille jätetään riittävä ilmanvaihtotila ja että asennuspaikka ei estä lämmön poistumista.
Vahvistin on suunniteltu ja testattu marine-käyttöympäristöihin, joissa elektroniikka voi altistua UV-säteilylle, suolasumulle, tärinälle, korkeille ja matalille lämpötiloille sekä lämpöshokeille. Tuotteelle on ilmoitettu IPX2-suojausluokitus. Piirilevyjen suojapinnoitus parantaa kestävyyttä korroosiota aiheuttavia olosuhteita vastaan.
Liitännöissä käytetään Safe-Lock-rakennetta tulo-, lähtö- ja virtaliitännöissä. Lukittuvat liittimet helpottavat asennusta ja parantavat liitosten mekaanista kestävyyttä veneen tärinässä ja liikkeessä. Virtaliitäntä on toteutettu valmistajan omalla Plug&Play Power Supply Connector -ratkaisulla, jossa on Safe-Lock-lukitus.
Suojaustoimintoihin kuuluvat oikosulku-, ylikuormitus- ja lämpösuojaus automaattisella palautuksella. Suojaukset tukevat vahvistimen toimintavarmuutta tilanteissa, joissa kaiutinkuorma, lämpötila tai sähköinen rasitus poikkeaa normaalista käyttöalueesta. Asennuksessa tulee silti varmistaa oikea sulakesuojaus, riittävä virtakaapelointi, luotettava maadoitus ja kuormitusten oikea mitoitus.
Virransyötön lepovirta on ilmoitettu 1 A virran ollessa päällä ja 0,04 mA virran ollessa pois päältä. Valmistajan ilmoittama virrankulutus maksimi musiikkiteholla on 21 A 2 Ohm kuormalla ja 14,4 VDC käyttöjännitteellä. Remote In -jännitealue on 7?15 VDC. Käyttöjännite, heräteohjaus, sulakesuojaus ja virtakaapelointi tulee sovittaa veneen 12 V sähköjärjestelmään ja vahvistimen kokonaiskuormaan.
Fyysiset mitat ovat 205 × 175 × 155 mm, ja rakenteeseen liittyvät lisämitat ovat 125 mm ja 40,5 mm valmistajan mittataulukon mukaan. Paino on 2,62 kg. Asennuksessa tulee varmistaa tukeva kiinnityspinta, riittävä jäähdytysilman kierto, roiskeilta suojattu sijoituspaikka, kaapeloinnin vedonpoisto sekä pääsy suodinsäätöihin myös asennuksen jälkeen.
