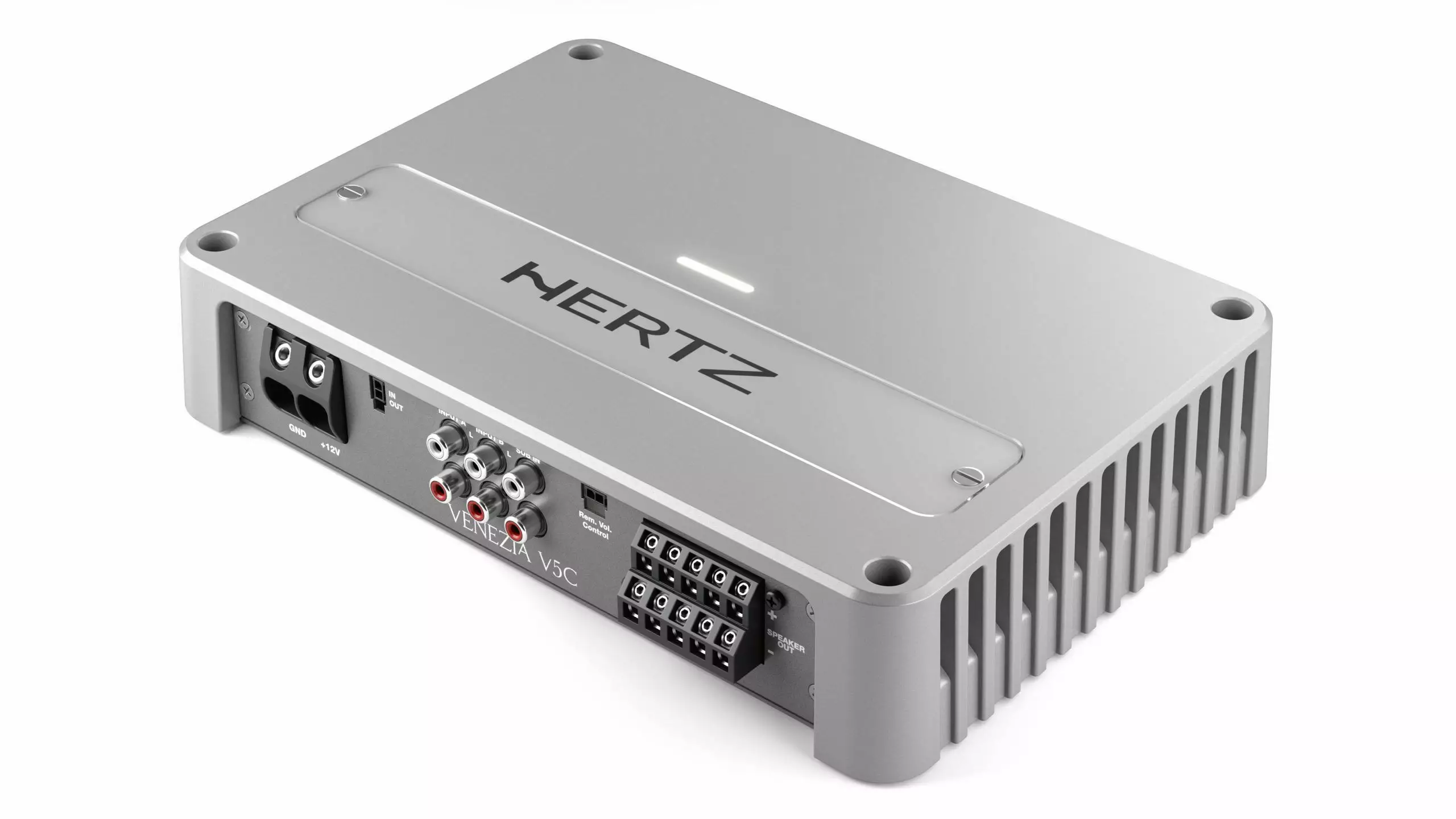

VENEZIA V5C 24V-MARINE 5CH AMPLI COMP 4x115W+1x550
24 V 5-kanavainen marine-vahvistin 1010 W kokonaisteholla, D-luokan rakenteella ja 2 Ohm kuormankestolla.
- Tuotenro: 78250033
24 voltin 5-kanavainen marine-vahvistin vene- ja merikäyttöön. Tuote on suunniteltu järjestelmiin, joissa yhdellä vahvistimella halutaan ohjata useita kaiutinkanavia sekä erillistä subwoofer-kanavaa. VENEZIA-sarjan rakenne painottaa D-luokan vahvistintekniikkaa, kompaktia runkorakennetta, joustavia suodinasetuksia ja marine-käyttöön soveltuvaa mekaanista toteutusta.
Vahvistin toimii 22?33 VDC käyttöjännitteellä ja on tarkoitettu 24 V sähköjärjestelmällä varustettuihin veneisiin. Kokonaisteho on 1010 W, ja vahvistinta voidaan käyttää 5- tai 3-kanavaisessa kokoonpanossa kuormituksen ja sillauksen mukaan. Advanced D-Class -vahvistintekniikka parantaa hyötysuhdetta ja vähentää lämmöntuottoa verrattuna perinteisiin AB-luokan vahvistinratkaisuihin.
Lähtöteho 5-kanavaisessa käytössä on 4 × 80 W RMS 4 Ohm kuormalla sekä 1 × 330 W RMS 4 Ohm subwoofer-kanavalle. 2 Ohm kuormalla vahvistin tuottaa 4 × 115 W RMS sekä 1 × 550 W RMS subwoofer-kanavalle. Kolmikanavaisessa käytössä vahvistin tuottaa 2 × 230 W RMS 4 Ohm sillattuna sekä 1 × 330 W RMS 4 Ohm subwoofer-kanavalle, tai 2 × 230 W RMS 4 Ohm sillattuna ja 1 × 550 W RMS 2 Ohm subwoofer-kanavalle.
Vahvistimen minimikuorma on 2 Ohm 5-kanavaisessa käytössä. Kolmikanavaisessa käytössä minimikuorma on 4 Ohm + 4 Ohm + 2 Ohm. Sillattava kanavarakenne mahdollistaa etu- ja takakaiuttimien sekä subwooferin ohjauksen samasta vahvistinyksiköstä. Kuormitus, kaiutinkaapelointi ja kanavien käyttötapa tulee mitoittaa valmistajan ilmoittamien kuormitusrajojen mukaisesti.
Vahvistimessa on A-, B- ja Sub-kanavien analogiset pre-in-tulot. Tuloherkkyys on 0,2?5 Vrms ja tuloimpedanssi 10 k?. Balansoitu fully-differential-tulopiiri on suunniteltu vaimentamaan sähkömagneettisia häiriöitä, mikä on tärkeää veneasennuksissa, joissa äänentoistojärjestelmä voi sijaita lähellä moottori-, lataus-, navigointi- ja muuta sähköjärjestelmää.
Sisäänrakennettu suodinosio mahdollistaa vahvistimen sovittamisen erilaisiin kaiutin- ja subwoofer-kokoonpanoihin ilman erillistä prosessoria. A-kanavaryhmässä on ohitus sekä ylipäästösuodin alueilla 50?500 Hz ja 500 Hz?5 kHz, jyrkkyydellä 12 dB/Oct. B-kanavaryhmässä on ohitus, ylipäästösuodin 50?500 Hz sekä band-pass-suodatus 50?500 Hz / 500 Hz?5 kHz.
Subwoofer-kanavassa on alipäästösuodin alueella 50?250 Hz, jyrkkyydellä 24 dB/Oct. Subwoofer-kanavalle on lisäksi vaiheensäätö 0?180°, 25 Hz subsonic-suodin 24 dB/Oct jyrkkyydellä sekä 50 Hz bass boost -korostus alueella 0?12 dB. Suodinosio soveltuu esimerkiksi erillisten pääkaiutinkanavien ja subwooferin jakamiseen sekä järjestelmän perussäätöihin asennuskohteen kaiutinrakenteen mukaan.
Vahvistin on Hi-Res Audio -sertifioitu, ja ilmoitettu kaistanleveys on 10?42 000 Hz. THD-särö on alle 0,05 % taajuudella 100 Hz ja 4 Ohm kuormalla. Signaali-kohinasuhde on 100 dB A-painotettuna 1 V tulotasolla, ja vaimennuskerroin on yli 130 taajuudella 100 Hz ja 4 Ohm kuormalla. Nämä arvot kuvaavat vahvistimen soveltuvuutta laajakaistaiseen marine-audiojärjestelmään, jossa tarvitaan sekä pääkaiutinkanavia että erillistä subwoofer-ohjausta.
Rakenteessa käytetään valettua alumiinirunkoa ja tuulettimetonta konvektiojäähdytystä. Lämpö johdetaan rungon ja jäähdytysrakenteen kautta ilman erillistä puhallinta, mikä vähentää liikkuvien osien määrää ja tukee hiljaista käyttöä. Jäähdytyksen toiminta edellyttää, että vahvistimen ympärille jätetään riittävä ilmanvaihtotila ja että asennuspaikka ei estä lämmön poistumista.
Vahvistin on suunniteltu ja testattu marine-käyttöympäristöihin, joissa elektroniikka voi altistua UV-säteilylle, suolasumulle, tärinälle, korkeille ja matalille lämpötiloille sekä lämpöshokeille. Tuotteelle on ilmoitettu IPX2-suojausluokitus. Piirilevyissä käytetty suojapinnoitus parantaa kestävyyttä korroosiota aiheuttavia olosuhteita vastaan.
Liitännöissä käytetään Safe-Lock-rakennetta tulo-, lähtö- ja virtaliitännöissä. Lukittuvat liittimet helpottavat asennusta ja parantavat liitosten mekaanista kestävyyttä veneen tärinässä ja liikkeessä. Virtaliitäntä on toteutettu valmistajan omalla Plug&Play Power Supply Connector -ratkaisulla, jossa on Safe-Lock-lukitus.
Suojaustoimintoihin kuuluvat oikosulku-, ylikuormitus- ja lämpösuojaus automaattisella palautuksella. Suojaukset tukevat vahvistimen toimintavarmuutta tilanteissa, joissa kaiutinkuorma, lämpötila tai sähköinen rasitus poikkeaa normaalista käyttöalueesta. Asennuksessa tulee silti varmistaa oikea sulakesuojaus, riittävä virtakaapelointi, luotettava maadoitus ja kuormitusten oikea mitoitus.
Virransyötön lepovirta on ilmoitettu 1,7 A virran ollessa päällä ja 0,05 mA virran ollessa pois päältä. Valmistajan ilmoittama virrankulutus maksimi musiikkiteholla on 47 A. Remote In -jännitealue on 7?15 VDC. Käyttöjännite, heräteohjaus, sulakesuojaus ja virtakaapelointi tulee sovittaa veneen 24 V sähköjärjestelmään ja vahvistimen kokonaiskuormaan.
Fyysiset mitat ovat 270 × 240 × 185 mm, ja rakenteeseen liittyvät lisämitat ovat 155 mm ja 54 mm valmistajan mittataulukon mukaan. Paino on 3,72 kg. Asennuksessa tulee varmistaa tukeva kiinnityspinta, riittävä jäähdytysilman kierto, roiskeilta suojattu sijoituspaikka, kaapeloinnin vedonpoisto sekä pääsy suodinsäätöihin myös asennuksen jälkeen.
