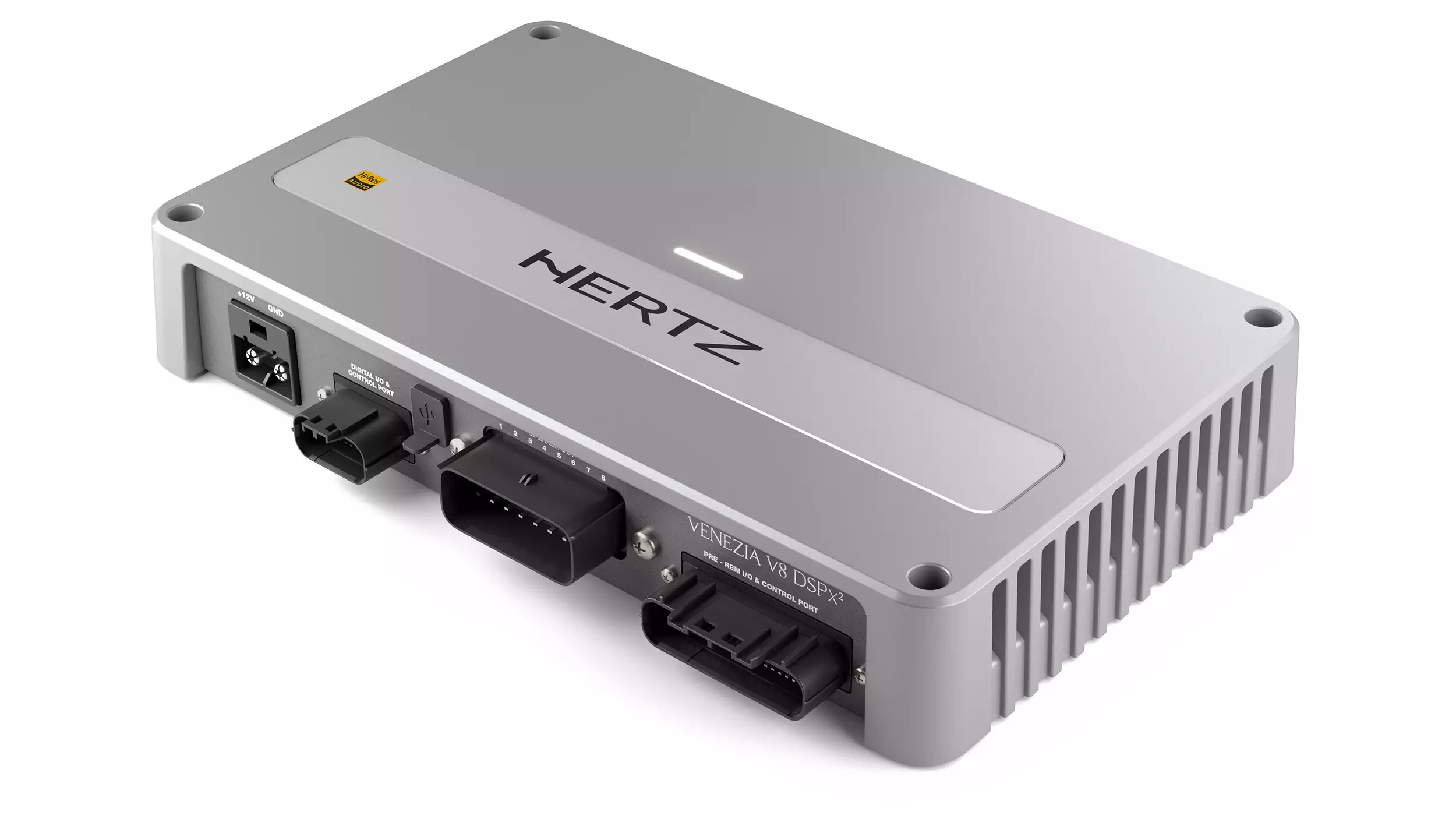

VENEZIA V8 DSPX2 24V-8CH MAR AMPLIFIER WITHDSP8x150W
24 V 8-kanavainen marine DSP-vahvistin 2000 W kokonaisteholla, D-luokan rakenteella ja A2B-liitännällä.
- Tuotenro: 78213025
24 voltin marine DSP-vahvistin vene- ja merikäyttöön. Tuote on suunniteltu monikanavaisiin ja monialueisiin äänentoistojärjestelmiin, joissa vahvistimelta vaaditaan suurta lähtötehoa, tarkkaa signaalinkäsittelyä, digitaalista järjestelmäintegraatiota ja marine-käyttöön soveltuvaa rakennetta. VENEZIA-sarjan rakenne painottaa tehokasta D-luokan vahvistintekniikkaa, laajaa DSP-ohjausta ja skaalautuvuutta vaativiin asennuksiin.
Vahvistin toimii 20?33 VDC käyttöjännitteellä ja on tarkoitettu 24 V sähköjärjestelmällä varustettuihin veneisiin. Kokonaisteho on 2000 W, ja vahvistin voidaan käyttää 8-kanavaisena tai sillattuna 4-kanavaisena kokoonpanona. D-luokan vahvistinrakenne tukee korkeaa hyötysuhdetta ja kompaktia fyysistä kokoa suhteessa lähtötehoon. Valmistajan ilmoittama hyötysuhde nimellisteholla on 88 % 4 Ohm kuormalla.
Lähtöteho on 8 × 160 W RMS 4 Ohm kuormalla, 8 × 250 W RMS 2 Ohm kuormalla tai sillattuna 4 × 500 W RMS 4 Ohm kuormalla. Pienin sallittu kuorma on 2 Ohm stereo-tilassa ja 4 Ohm sillatussa käytössä. Kanavarakenteen ansiosta vahvistinta voidaan käyttää esimerkiksi useiden kaiutinryhmien, subwoofer-kanavien tai eri kuuntelualueiden ohjaukseen samasta vahvistinyksiköstä.
Vahvistimessa on kaksi Analog Devices ADAU1467 -DSP-yksikköä. Kaksois-DSP-rakenne mahdollistaa monikanavaisen signaalinkäsittelyn, jakosuodot, viiveet, vaiheohjaukset, taajuuskorjaukset ja aluekohtaiset asetukset. DSP-toiminnot soveltuvat järjestelmiin, joissa kaiuttimien sijoittelu, kuuntelualueet ja akustiset olosuhteet vaihtelevat veneen eri tilojen välillä.
DSP-suodintyyppejä ovat full range, high-pass, low-pass ja band-pass. Suodinmalleihin kuuluvat Linkwitz-Riley, Butterworth, Bessel, Chebyshev ja QLP. Jyrkkyysvaihtoehdot kattavat useita asetuksia 6?48 dB/Oct välillä suodinmallista riippuen. Jakotaajuusalue on 20 Hz ? 20 kHz, mikä mahdollistaa erilaisten kaiutin-, subwoofer- ja monialuekokoonpanojen tarkan sovittamisen.
Lähdöissä on parametrinen tai graafinen Biquad-taajuuskorjain 15 navalla taajuusalueella 20 Hz ? 20 kHz. Tulojen puolella käytettävissä on 12 Biquad-korjainta sekä viiveensäätö. Aikakohdistuksen säätöalue on 0?510 cm tai 0?15 ms, ja säätöaskel on 0,01 ms. Vaiheohjaus sisältää 0°/180° valinnan sekä all-pass-suodattimet.
Vahvistin tukee EVOCA-teknologiaa bit Wave -ohjelmiston kautta. Tekniikka mallintaa kaiuttimen toimintaa digitaalisesti ja mahdollistaa kaiutinkohtaisen käyttäytymisen hallinnan DSP-prosessoinnin avulla. Tätä voidaan hyödyntää esimerkiksi bassokontrollin, dynamiikan, särönhallinnan ja kuuntelualuekohtaisen toiston säätämisessä.
Tuloliitäntöihin kuuluu 12 analogista pre-in-kanavaa, koaksiaalinen S/PDIF-digitaalitulo enintään 96 kHz / 24 bit signaalille sekä A2B-digitaalitulo enintään 16 DSP-kanavalle. Ohjausliitäntöihin kuuluu neljä mukautettavaa control wire -liitäntää +12 V trigger-käyttöön. Remote IN -jännitealue on 8?33 VDC ja Remote OUT -jännitealue 18?33 VDC.
Lähtöpuolella vahvistimessa on kahdeksan vahvistettua kaiutinlähtöä, kuusi DSP-ohjattua analogista pre-out-lähtöä sekä A2B-digitaalilähtö enintään 16 DSP-kanavalle. A2B-verkkoliitäntä mahdollistaa useamman yksikön liittämisen digitaaliseksi järjestelmäkokonaisuudeksi yhdellä kaapeloinnilla. Tämä vähentää analogisen signaalikaapeloinnin määrää ja helpottaa monialueisten marine-audiojärjestelmien rakentamista.
Ääniteknisissä arvoissa THD-särö on alle 0,04 % taajuudella 1 kHz, 4 Ohm kuormalla ja 70 % nimellisteholla. Vaimennuskerroin on 125 taajuudella 1 kHz, 4 Ohm kuormalla ja 2 Vrms tasolla. Kaistanleveys on 10?42 000 Hz arvolla -1,5 dB. Signaali-kohinasuhde on 98 dBA analogisella master-tulolla ja 106 dBA optisella/digitaalisella tulolla. Analogisen pre-in-tulon herkkyysalue on 0,6?6 Vrms ja impedanssi 11 k?. Analogisen pre-out-lähdön jännite on 6 Vrms.
Vahvistin on Hi-Res Audio -sertifioitu ja tukee 24 bit / 96 kHz digitaalista signaalinkäsittelyä. Laaja kaistanleveys ja digitaalinen signaalitie soveltuvat järjestelmiin, joissa äänilähteet, DSP-prosessointi ja vahvistus halutaan toteuttaa mahdollisimman yhtenäisenä kokonaisuutena. Yhteensopivuus Hertz Marine -järjestelmäkokonaisuuden kanssa mahdollistaa digitaalisen signaalivirran lähteeltä vahvistimelle.
Rakenteessa käytetään marine-käyttöön soveltuvia komponentteja ja alumiinirunkoa. Valmistajan mukaan rakenne on testattu UV-altistusta, suolasumua, tärinää ja lämpörasitusta vastaan. Näillä ominaisuuksilla tuote soveltuu veneasennuksiin, joissa elektroniikka voi altistua kosteudelle, lämpötilavaihteluille, suolapitoiselle ilmalle ja jatkuvalle mekaaniselle rasitukselle.
Fyysiset mitat ovat 330 × 300 × 200 mm, ja rakenteeseen liittyvät lisämitat ovat 170 mm ja 54 mm valmistajan mittataulukon mukaan. Paino on 4,25 kg. Asennuksessa tulee varmistaa riittävä ilmanvaihto, tukeva kiinnityspinta, suojattu kaapelointi, 100 A ulkoinen sulake, oikea käyttöjännitealue sekä kaiutinkuormien mitoitus vahvistimen kanavakohtaisten kuormitusrajojen mukaan.
