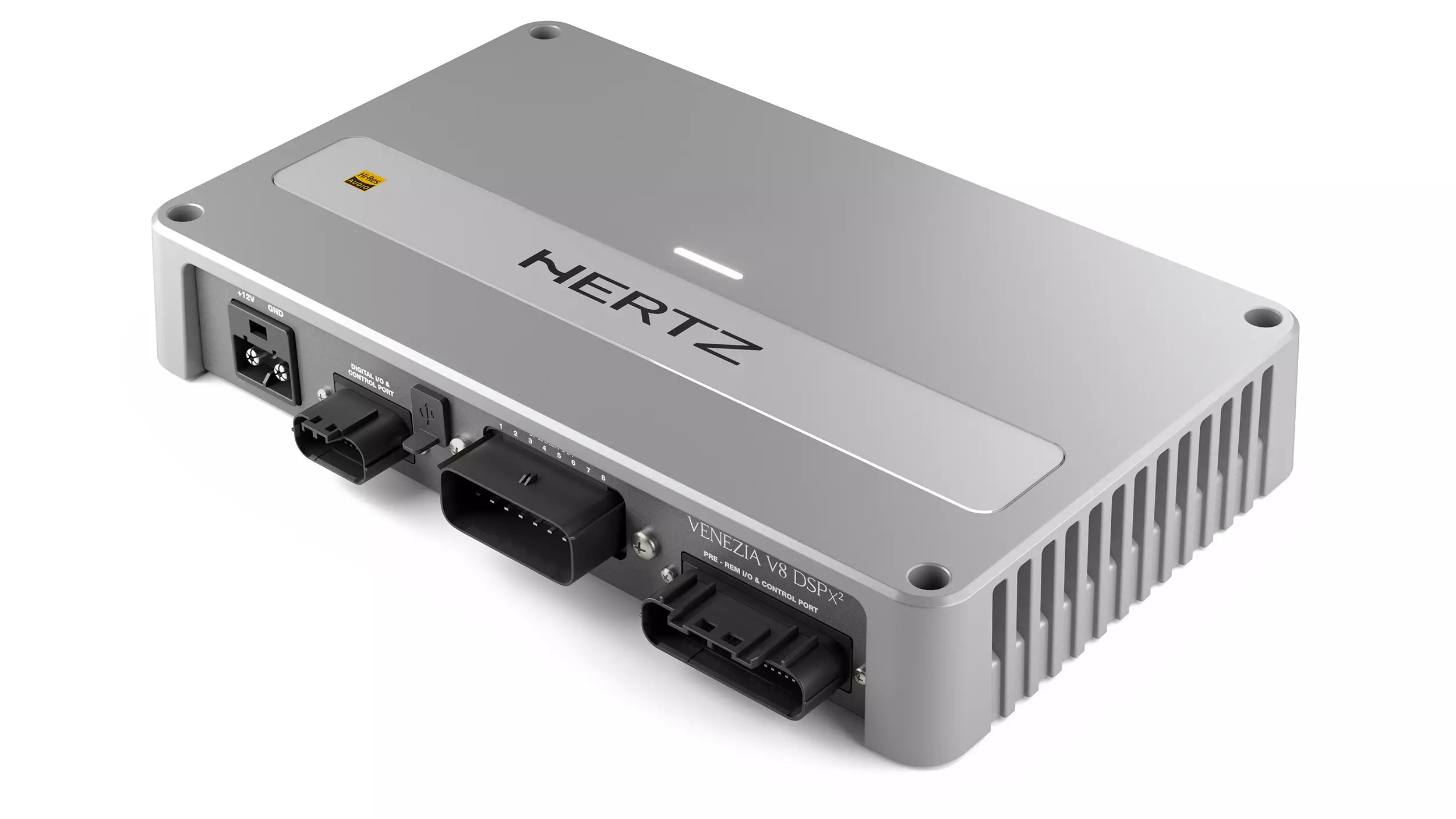

VENEZIA V8 DSPX2-8CH MARINE AMPLIFIER WITH DSP8x150W
12 V 8-kanavainen marine DSP-vahvistin 2000 W kokonaisteholla, D-luokan rakenteella ja A2B-liitännällä.
- Tuotenro: 78213020
12 voltin marine DSP-vahvistin vene- ja merikäyttöön. Tuote on suunniteltu monikanavaisiin ja monialueisiin äänentoistojärjestelmiin, joissa vahvistimelta vaaditaan suurta lähtötehoa, tarkkaa signaalinkäsittelyä, digitaalista järjestelmäintegraatiota ja marine-käyttöön soveltuvaa rakennetta. VENEZIA-sarjan rakenne painottaa tehokasta D-luokan vahvistintekniikkaa, laajaa DSP-ohjausta ja skaalautuvuutta vaativiin veneasennuksiin.
Vahvistin toimii 11?15 VDC käyttöjännitteellä ja on tarkoitettu 12 V sähköjärjestelmällä varustettuihin veneisiin. Kokonaisteho on 2000 W, ja vahvistin voidaan käyttää 8-kanavaisena tai sillattuna 4-kanavaisena kokoonpanona. D-luokan vahvistinrakenne tukee korkeaa hyötysuhdetta ja kompaktia fyysistä kokoa suhteessa lähtötehoon. Valmistajan ilmoittama hyötysuhde nimellisteholla on 84,5 % 4 Ohm kuormalla.
Lähtöteho on 8 × 160 W RMS 4 Ohm kuormalla, 8 × 250 W RMS 2 Ohm kuormalla tai sillattuna 4 × 500 W RMS 4 Ohm kuormalla. Pienin sallittu kuorma on 2 Ohm stereo-tilassa ja 4 Ohm sillatussa käytössä. Kanavarakenteen ansiosta vahvistinta voidaan käyttää useiden kaiutinryhmien, subwoofer-kanavien tai eri kuuntelualueiden ohjaukseen samasta vahvistinyksiköstä.
Vahvistimessa on kaksi Analog Devices ADAU1467 -DSP-yksikköä. Kaksois-DSP-rakenne mahdollistaa monikanavaisen signaalinkäsittelyn, jakosuodot, viiveet, vaiheohjaukset, taajuuskorjaukset ja aluekohtaiset asetukset. DSP-toiminnot soveltuvat järjestelmiin, joissa kaiuttimien sijoittelu, kuuntelualueet ja akustiset olosuhteet vaihtelevat veneen eri tilojen välillä.
DSP-suodintyyppejä ovat full range, high-pass, low-pass ja band-pass. Suodinmalleihin kuuluvat Linkwitz-Riley, Butterworth, Bessel, Chebyshev ja QLP. Jyrkkyysvaihtoehdot kattavat useita asetuksia 6?48 dB/Oct välillä suodinmallista riippuen. Jakotaajuusalue on 20 Hz ? 20 kHz, mikä mahdollistaa erilaisten kaiutin-, subwoofer- ja monialuekokoonpanojen tarkan sovittamisen.
Lähdöissä on parametrinen tai graafinen Biquad-taajuuskorjain 15 navalla taajuusalueella 20 Hz ? 20 kHz. Tulojen puolella käytettävissä on 12 Biquad-korjainta sekä viiveensäätö. Aikakohdistuksen säätöalue on 0?510 cm tai 0?15 ms, ja säätöaskel on 0,01 ms. Vaiheohjaus sisältää 0°/180° valinnan sekä all-pass-suodattimet.
Vahvistin tukee EVOCA-teknologiaa bit Wave -ohjelmiston kautta. Tekniikka mallintaa kaiuttimen toimintaa digitaalisesti ja mahdollistaa kaiutinkohtaisen käyttäytymisen hallinnan DSP-prosessoinnin avulla. Tätä voidaan hyödyntää esimerkiksi bassokontrollin, dynamiikan, särönhallinnan ja kuuntelualuekohtaisen toiston säätämisessä.
Tuloliitäntöihin kuuluu 12 analogista pre-in-kanavaa, koaksiaalinen S/PDIF-digitaalitulo enintään 96 kHz / 24 bit signaalille sekä A2B-digitaalitulo enintään 16 DSP-kanavalle. Ohjausliitäntöihin kuuluu neljä mukautettavaa control wire -liitäntää +12 V trigger-käyttöön. Remote IN -jännitealue on 4?15 VDC ja Remote OUT -jännitealue 6,5?15 VDC.
Lähtöpuolella vahvistimessa on kahdeksan vahvistettua kaiutinlähtöä, kuusi DSP-ohjattua analogista pre-out-lähtöä sekä A2B-digitaalilähtö enintään 16 DSP-kanavalle. A2B-verkkoliitäntä mahdollistaa useamman yksikön liittämisen digitaaliseksi järjestelmäkokonaisuudeksi yhdellä kaapeloinnilla. Tämä vähentää analogisen signaalikaapeloinnin määrää ja helpottaa monialueisten marine-audiojärjestelmien rakentamista.
Ääniteknisissä arvoissa THD-särö on alle 0,04 % taajuudella 1 kHz, 4 Ohm kuormalla ja 70 % nimellisteholla. Vaimennuskerroin on 125 taajuudella 1 kHz, 4 Ohm kuormalla ja 2 Vrms tasolla. Kaistanleveys on 10?42 000 Hz arvolla -1,5 dB. Signaali-kohinasuhde on 98 dBA analogisella master-tulolla ja 106 dBA optisella/digitaalisella tulolla. Analogisen pre-in-tulon herkkyysalue on 0,6?6 Vrms ja impedanssi 11 k?. Analogisen pre-out-lähdön jännite on 6 Vrms.
Vahvistin on Hi-Res Audio -sertifioitu ja tukee 24 bit / 96 kHz digitaalista signaalinkäsittelyä. Laaja kaistanleveys ja digitaalinen signaalitie soveltuvat järjestelmiin, joissa äänilähteet, DSP-prosessointi ja vahvistus halutaan toteuttaa mahdollisimman yhtenäisenä kokonaisuutena. Yhteensopivuus Hertz Marine -järjestelmäkokonaisuuden kanssa mahdollistaa digitaalisen signaalivirran lähteeltä vahvistimelle.
Virransyötössä on huomioitava 100 A ulkoinen sulake valmistajan ilmoituksen mukaan. Virrankulutus 14,4 V käyttöjännitteellä on 90 A. Lepovirta on 2,50 mA ja standby-virrankulutus 1,70 mA. Asennuksessa tulee mitoittaa virtakaapelointi, maadoitus, sulakesuojaus ja akuston kapasiteetti vahvistimen virrankulutuksen ja järjestelmän kokonaiskuorman mukaan.
Rakenteessa käytetään marine-käyttöön soveltuvia komponentteja ja alumiinirunkoa. Valmistajan mukaan rakenne on testattu UV-altistusta, suolasumua, tärinää ja lämpörasitusta vastaan. Näillä ominaisuuksilla tuote soveltuu veneasennuksiin, joissa elektroniikka voi altistua kosteudelle, lämpötilavaihteluille, suolapitoiselle ilmalle ja jatkuvalle mekaaniselle rasitukselle.
Fyysiset mitat ovat 330 × 300 × 200 mm, ja rakenteeseen liittyvät lisämitat ovat 170 mm ja 54 mm valmistajan mittataulukon mukaan. Paino on 4,25 kg. Asennuksessa tulee varmistaa riittävä ilmanvaihto, tukeva kiinnityspinta, suojattu kaapelointi, oikea käyttöjännitealue sekä kaiutinkuormien mitoitus vahvistimen kanavakohtaisten kuormitusrajojen mukaan.
