AC POWER UNIT SAC15R - 230V
NMEA 2000 -yhteensopiva AC-jakoyksikkö 230 V järjestelmiin, 5 lähdöllä ja moottoroiduilla katkaisijoilla.
- Tuotenro: SAC15R
Älykäs AC-virranjakoyksikkö veneiden 230 VAC sähköjärjestelmiin. Tuote on suunniteltu vaihtovirtakuormien keskitettyyn ohjaukseen ja valvontaan järjestelmissä, joissa AC-lähtöjä halutaan hallita digitaalisesti NMEA 2000 -verkon, yhteensopivan ohjauspaneelin tai navigointinäytön kautta.

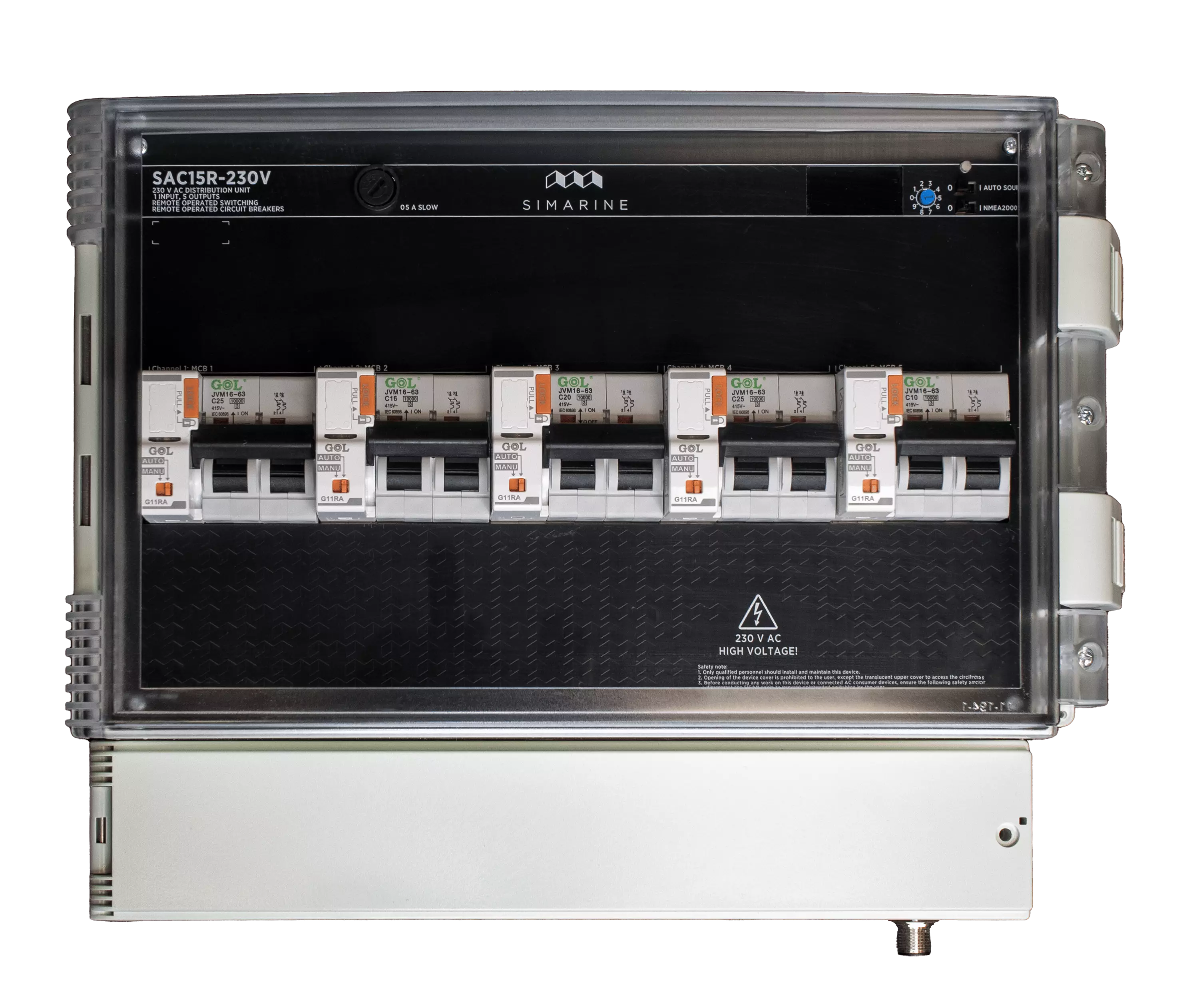

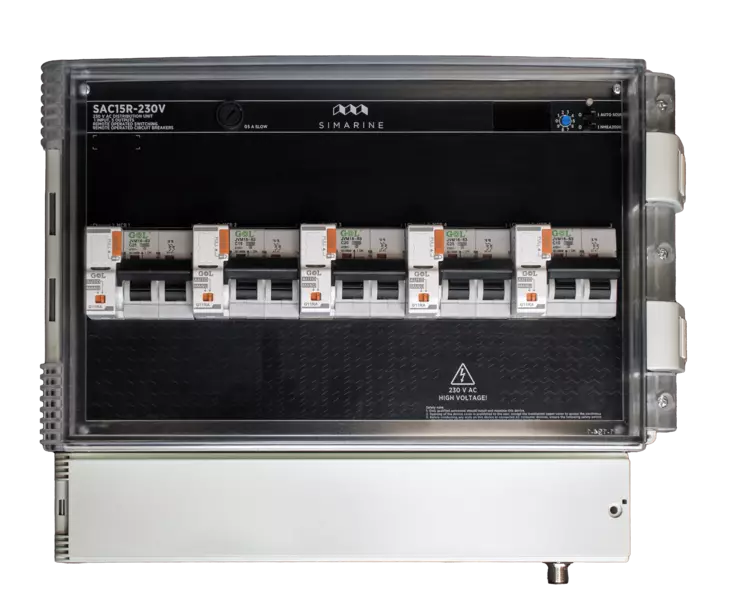

Yksikössä on yksi AC-syöttö ja enintään viisi lähtöä. Jokainen lähtö on suojattu johdonsuojakatkaisijalla, ja moottoroitu katkaisijarakenne mahdollistaa lähtöjen etäohjauksen ilman suoraa kosketusta jännitteisiin AC-komponentteihin. Tämä soveltuu veneasennuksiin, joissa AC-jakelu halutaan sijoittaa teknisesti sopivaan paikkaan ja ohjaus tuoda käyttöpaneelille tai plotterille.
Moottoroidut katkaisijat toimivat sekä suojalaitteina että etäohjattavina kytkiminä. Jos katkaisija laukeaa, se voidaan palauttaa etäohjauksella järjestelmän sallimissa rajoissa. Lisäksi yksikössä on manuaalinen ohitus- tai varakäyttömahdollisuus tilanteisiin, joissa kuorma täytyy hallita paikallisesti huollon, vikatilanteen tai muun poikkeustilanteen aikana.
NMEA 2000 -yhteensopivuus mahdollistaa AC-lähtöjen ohjauksen ja tilatietojen tuonnin yhteensopiviin vene-elektroniikan järjestelmiin. Lähtöjä voidaan ohjata esimerkiksi yhteensopivan monitoiminäytön, ohjauspaneelin tai muun NMEA 2000 -verkon laitteen kautta. Tämä vähentää tarvetta sijoittaa perinteisiä AC-katkaisijoita näkyvään oleskelu- tai ohjaamotilaan.
Yksikkö on yhteensopiva Simarine Nereide -järjestelmien kanssa ja sitä voidaan käyttää osana laajempaa digitaalista kytkentä- ja monitorointikokonaisuutta. Useita AC-jakoyksiköitä voidaan ketjuttaa järjestelmään, kun veneessä tarvitaan enemmän vaihtovirtalähtöjä tai jaettua AC-kuormien hallintaa useammalle alueelle.
Valvontatoimintoihin kuuluvat jännitteen, virran, lämpötilan, katkaisijoiden tilan ja NMEA 2000 -osoitteiden seuranta järjestelmäkokoonpanon mukaan. Näiden tietojen avulla voidaan valvoa kuormitusta, tunnistaa poikkeavia tilanteita ja helpottaa vianhakua. Reaaliaikainen tilatieto tukee huoltoa ja parantaa AC-järjestelmän käytön läpinäkyvyyttä.
Yksikkö tukee 230 VAC syöttöjännitettä ja enintään 25 A syöttövirtaa valmistajan Nereide 2 -tuotetietojen mukaan. Rakenne soveltuu veneiden maasähkö-, invertteri- ja AC-jakelukokonaisuuksiin, kun järjestelmän mitoitus, suojalaitteet ja kaapelointi toteutetaan voimassa olevien sähköasennusvaatimusten mukaisesti.
Suojausluokka on IP32. Rakenne on tarkoitettu suojattuun marine-asennukseen, jossa yksikkö voi altistua veneen käyttöympäristön kosteudelle ja roiskeille, mutta sitä ei tule asentaa paikkaan, jossa se joutuu jatkuvaan vesikuormaan tai suoraan veden alle. Sijoituspaikan tulee olla huollettava, kuiva ja mekaanisesti suojattu.
Käyttöympäristössä on huomioitava suolapitoinen ilma, lämpötilavaihtelut, kosteus ja tärinä. AC-jakoyksikön asennus tulee tehdä suojattuun tekniseen tilaan, jossa kaapelien vedonpoisto, liittimien saavutettavuus, ilmanvaihto ja huoltomahdollisuus voidaan varmistaa. AC-jännitteisiin liittyvät asennukset tulee toteuttaa pätevän sähköasentajan tai valmistajan ohjeistuksen mukaisesti.
Asennuksessa tulee huomioida AC-syötön suojaus, maasähkö- tai invertterilähteen mitoitus, lähtökohtaiset kuormat, kaapelipoikkipinnat, maadoitus, vikavirtasuojaus, NMEA 2000 -verkon topologia ja mahdollinen ketjutus useamman yksikön välillä. Jokainen lähtö tulee nimetä ja määrittää järjestelmässä käyttötarkoituksensa mukaan, jotta ohjaus, tilatieto ja vikatilanteiden tunnistus vastaavat veneen todellista sähköjärjestelmää.
