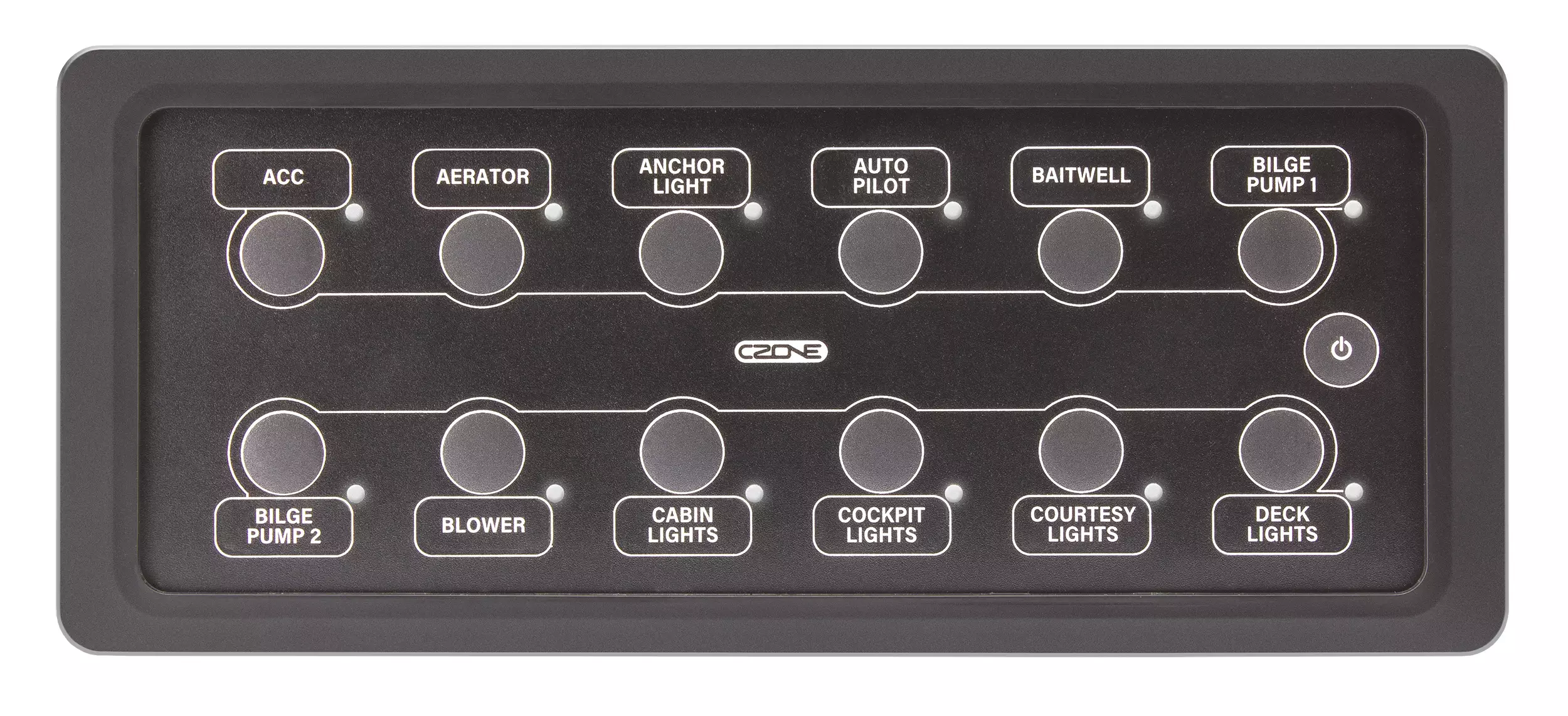

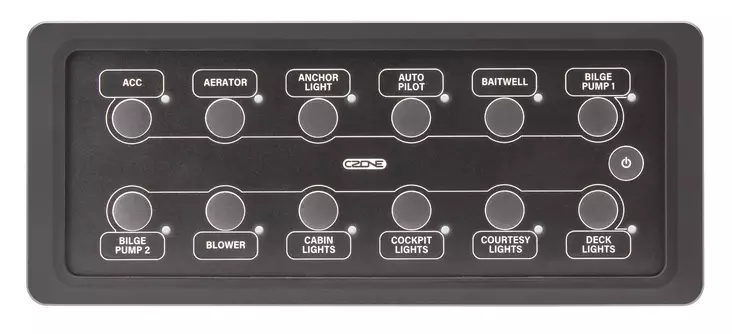

CZone Waterproof Keypad 12-way Landscape

CZone Waterproof Keypad -sarja tarjoaa älykkään, kestävän ja tyylikkään ratkaisun veneiden, matkailuautojen ja erikoisajoneuvojen sähköjärjestelmien ohjaukseen. Näppäimistöt on suunniteltu kestämään vaativia olosuhteita – ne ovat IPX7-luokiteltuja, mikä tarkoittaa täyttä vedenpitävyyttä. Jokainen näppäin on varustettu RGB-taustavalolla, joka on himmennettävissä ja tarjoaa visuaalista palautetta järjestelmän tilasta, mukaan lukien sulakevikojen ilmaisu.

Keypadit ovat saatavilla sekä 6- että 12-näppäimisissä versioissa, pysty- ja vaaka-asennukseen, ja ne tukevat useita asennustapoja: etu-, taka- ja uppoasennus. Yhden liitännän Plug & Play -asennus tekee käyttöönotosta nopeaa ja helppoa.

Keypad voidaan asentaa kahdella tavalla:

• Plug & Play -asennus Contact 6 PLUS -moduulin kanssa
Ei vaadi ohjelmointia. Tehdasasetuksilla painikkeet ohjaavat suoraan vastaavia kanavia.

• Verkotettu asennus NMEA2000-järjestelmään
Mahdollistaa laajemmat toiminnot, kuten moodit, sekvenssit ja himmennyksen. Vaatii CZone Configuration Tool -ohjelmiston ja yksilölliset DIP-kytkinasetukset.

Tekniset tiedot:

• Painikkeet: 6 tai 12 (mallista riippuen)
• Asennus: Etu- ja takakiinnitys
• Mitat:
? 6-näppäiminen: 77 × 107 × 32 mm
? 12-näppäiminen: 77 × 182 × 32 mm

• Virransyöttö: 9–16 V DC (CAN-väylän kautta)
• Virrankulutus:

? Maksimi: 56 mA (6-way), 95 mA (12-way)
? Valmiustila: 1.8 mA


• Liitäntä: 1 x CAN Micro-C (NMEA 2000)
• Käyttölämpötila: –15 °C … +55 °C
• Suojausluokitus: IPX7
• Taustavalo: RGB LED, himmennettävä
• Sertifioinnit: CE, ABYC, NMEA 2000, ISO8846/SAEJ1171 (sytytyssuojattu)


Paketin sisältö:

• 1 × CZone Waterproof Keypad (6- tai 12-näppäiminen, valitun mallin mukaan)
• 1 × Bezel (kehys)
• 1 × Dash gasket (tiiviste)
• 4 × Kiinnitysruuvia
• Käyttö- ja asennusohjeet
