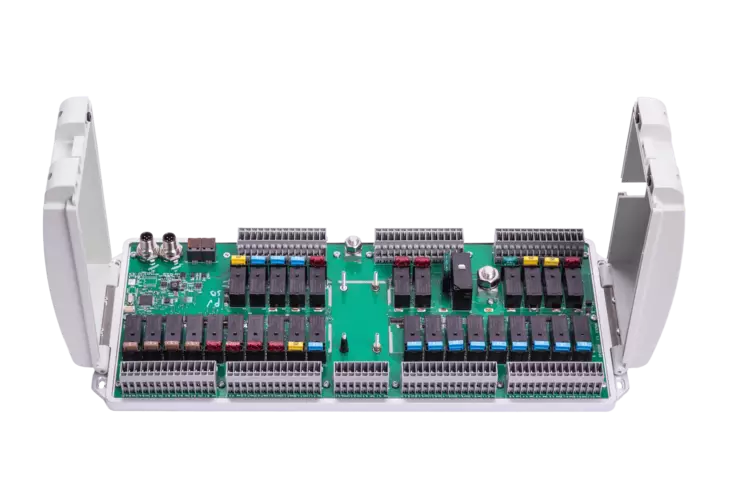

DC POWER UNIT SPU303 24V
24 V DC-jakoyksikkö Nereide 2 -järjestelmään, 31 ohjattavalla lähdöllä ja manuaalisella ohituksella.
- Tuotenro: SPU303-24V
DC-virranjakoyksikkö Simarine Nereide 2 -digitaaliseen kytkentäjärjestelmään. 24 V -versio on tarkoitettu järjestelmiin, joissa veneen tai ajoneuvon DC-kuormat halutaan keskittää Nereide 2 -ohjauspaneelin kautta hallittavaan digitaaliseen virranjakoon. Yksikkö toimii kuormien kytkentä- ja jakelupisteenä sekä osana Nereide 2 -järjestelmän valvottua sähköarkkitehtuuria.
Yksikössä on 31 manuaalisesti ohitettavaa lähtökanavaa. Rakenteeseen kuuluu 30 sulakesuojattua kytkentäkanavaa sekä yksi pääkytkentäkanava. Lähtöjä voidaan käyttää erilaisten DC-kuormien ohjaukseen, kuten valaistukselle, pumpuille, puhaltimille, navigointielektroniikalle, lisälaitteille ja muille järjestelmäkohtaisille kuluttajille.
Manuaalinen ohitus mahdollistaa yksittäisen kanavan käytön myös huollon, testauksen tai vikatilanteen yhteydessä. Tämä on tärkeä ominaisuus veneasennuksissa, joissa kriittisten kuormien käytettävyys ja huollettavuus tulee säilyttää myös digitaalisen ohjausjärjestelmän vianhaun aikana.
Kanavakohtaiset sulakkeet helpottavat kuormien suojausta ja paikallista huoltoa. Vakiomallisten autosulakkeiden käyttö yksinkertaistaa varaosien saatavuutta ja tekee sulakevaihdosta suoraviivaista. Jokaisen kanavan sulakemitoitus tulee valita kuorman, kaapelipoikkipinnan ja asennusstandardien mukaan.
Nereide 2 -järjestelmä voi näyttää kanavakohtaisia vikatietoja ohjauspaneelilla. Esimerkiksi palanut sulake, syöttöjännitteen puuttuminen tai releeseen liittyvä virhe voidaan osoittaa kyseiseen kuormaan liittyvänä ilmoituksena. Tämä tukee järjestelmän ylläpitoa ja nopeuttaa vianrajausta.
Kytkennät toteutetaan WAGO-liittimillä. Liitinrakenne mahdollistaa selkeän ja huollettavan kaapeloinnin, mikä on hyödyllistä erityisesti suuremmissa asennuksissa, joissa kuormia on useita ja jakokeskuksen dokumentointi on tärkeää. Yksikkö voidaan ketjuttaa muiden SPU-303-yksiköiden kanssa, kun järjestelmään tarvitaan lisää ohjattuja lähtöjä.
Yksikkö liittyy Nereide 2 -ohjauspaneeliin SiCAN-väylän kautta. Väylärakenne vähentää ohjauskaapeloinnin määrää, koska ohjauspaneelin ja jakoyksikön välinen tiedonsiirto ei vaadi erillistä johdotusta jokaiselle kytkimelle. Tämä erottaa ohjauspaneelin ja tehonjakelun toisistaan ja helpottaa asennusta eri puolille venettä.
Asennuksessa tulee huomioida 24 V järjestelmän kuormitus, pääsyötön sulakesuojaus, kaapelipoikkipinnat, kanavakohtaiset sulakearvot, WAGO-liittimien oikea käyttö, maadoitusratkaisu ja Nereide 2 -järjestelmän ohjelmointi. Jokainen lähtö tulee nimetä ja määrittää ohjauspaneelissa käyttötarkoituksen mukaisesti.
