DC POWER UNIT SPU303
12 V DC-jakoyksikkö Nereide 2 -järjestelmään, 31 ohjattavalla lähdöllä ja manuaalisella ohituksella.
- Tuotenro: SPU303

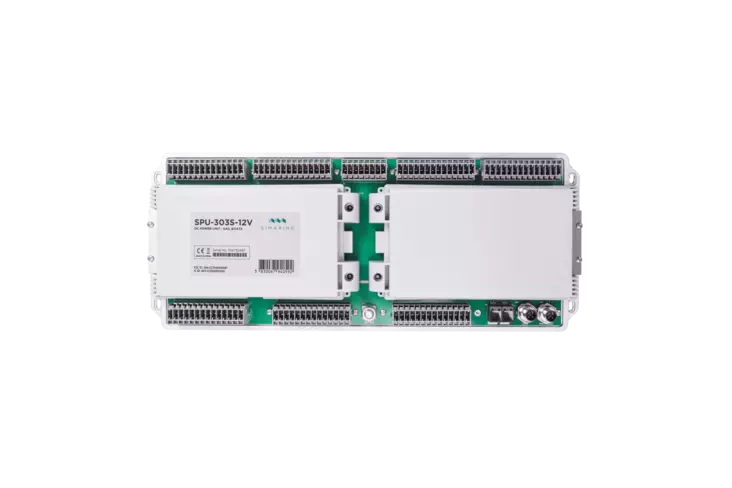

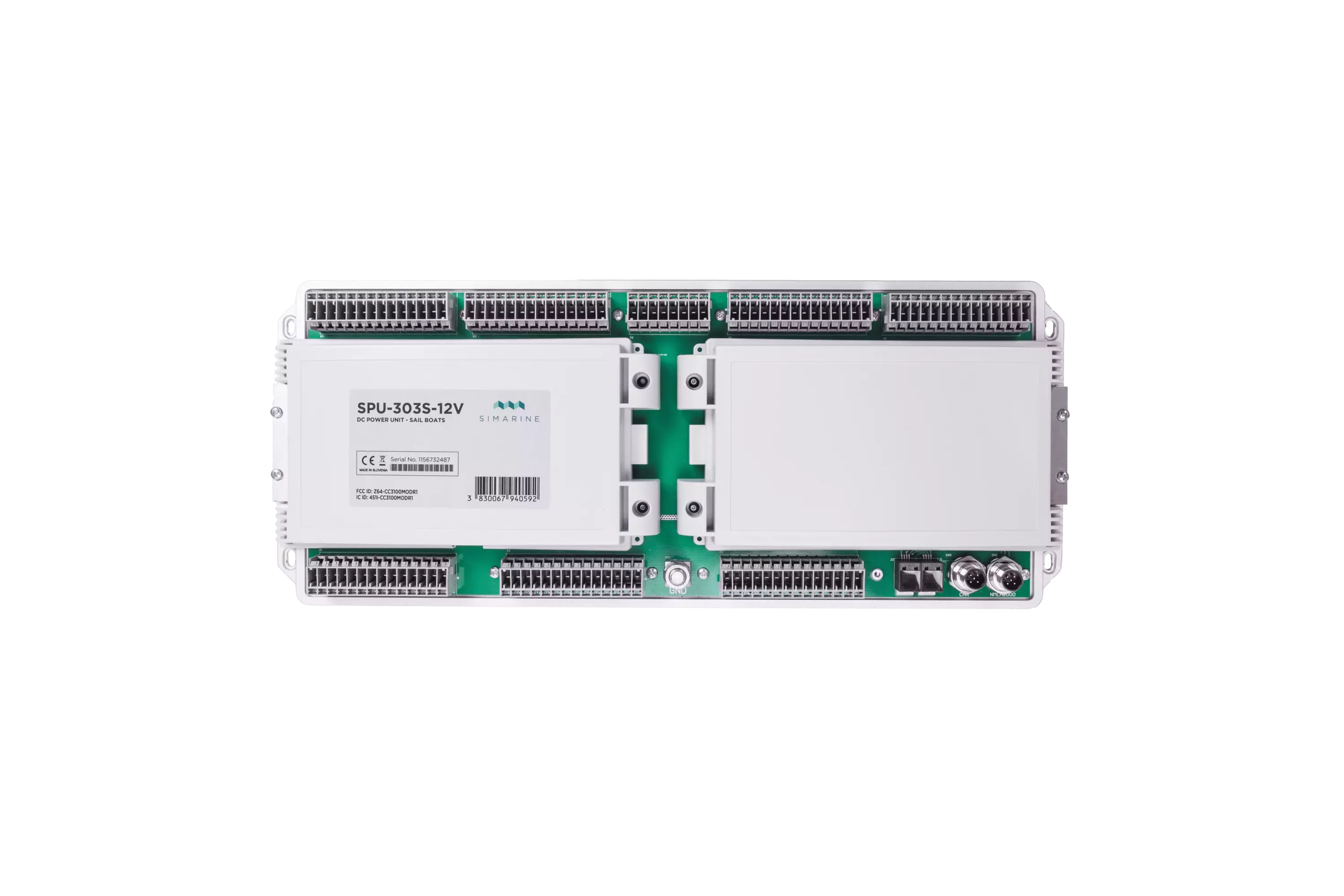

DC-virranjakoyksikkö Simarine Nereide 2 -digitaaliseen kytkentäjärjestelmään. Yksikkö on suunniteltu veneiden ja ajoneuvojen 12 V sähköjärjestelmiin, joissa kuormien ohjaus halutaan keskittää ohjelmoitavaan ja valvottuun jakeluratkaisuun. Se toimii Nereide 2 -ohjauspaneelin tehojakeluyksikkönä ja mahdollistaa perinteisten kytkinpaneelien korvaamisen digitaalisella kuormienhallinnalla.
Yksikössä on 31 manuaalisesti ohitettavaa lähtökanavaa. Näistä 30 on kytkentäkanavia, joissa käytetään ajoneuvokäyttöön soveltuvia mini-sulakkeita. Lisäksi yksikössä on yksi pääkytkentäkanava, jonka ilmoitettu kuormitettavuus on 30 A. Kytkentäkanavat voidaan määrittää Nereide 2 -järjestelmässä ohjaamaan esimerkiksi valoja, pumppuja, puhaltimia, elektroniikkaa ja muita DC-kuormia.
Yksittäisten kytkentäkanavien enimmäiskuormaksi on ilmoitettu 20 A. Kanavakohtainen sulakesuojaus helpottaa kuormien suojaamista ja huoltoa, ja vakiomalliset autosulakkeet ovat vaihdettavissa asennuskohteessa. Manuaalinen releohitus mahdollistaa kuorman ohjauksen myös tilanteissa, joissa digitaalinen ohjaus ei ole käytettävissä tai järjestelmää halutaan testata asennuksen ja huollon aikana.
Yksikkö ilmoittaa vikatilanteet Nereide 2 -ohjauspaneelille. Esimerkiksi palanut sulake, releen toimintahäiriö tai syöttöjännitteen puuttuminen voidaan näyttää vastaavan painikkeen yhteydessä. Tämä helpottaa sähköjärjestelmän vianhakua ja vähentää tarvetta tarkistaa jokaista kuormaa erikseen fyysiseltä jakokeskukselta.
Kytkennät toteutetaan WAGO-liittimillä. Liitinratkaisu nopeuttaa asennusta ja mahdollistaa johdotuksen toteuttamisen selkeästi yhdessä jakeluyksikössä. Tämä sopii erityisesti järjestelmiin, joissa useita kuormia halutaan ohjata yhdeltä Nereide 2 -paneelilta ja johdotus halutaan pitää huollettavana sekä dokumentoitavana.
Yhteys Nereide 2 -ohjauspaneeliin toteutetaan SiCAN-väylällä. Useita SPU-303-yksiköitä voidaan ketjuttaa samaan järjestelmään, kun kuormien määrä tai sähköjärjestelmän laajuus edellyttää useampaa jakoyksikköä. Nereide 2 -järjestelmä tukee valmistajan tietojen mukaan enintään 10 SPU-303-yksikköä samassa kokoonpanossa.
Käyttöjännitealue 8–22 VDC. Käyttölämpötila-alue on -20…+70 °C. Virrankulutus 12 V järjestelmässä on SiCAN-väylällä 10 mA ja NMEA 2000 -liitännällä 0,6 mA. Yksikön mitat ovat 410 × 169 × 40 mm.
Asennuksessa tulee huomioida kuormien ryhmittely, kanavakohtainen sulakekoko, pääsyötön suojaus, kaapelipoikkipinnat, liitosten dokumentointi ja riittävä ilmanvaihto. Jakoyksikkö tulee sijoittaa tekniseen tilaan tai muuhun suojattuun asennuspaikkaan, jossa sulakkeet, WAGO-liittimet ja manuaaliset ohitukset ovat huollettavissa.
Yksikössä on 31 manuaalisesti ohitettavaa lähtökanavaa. Näistä 30 on kytkentäkanavia, joissa käytetään ajoneuvokäyttöön soveltuvia mini-sulakkeita. Lisäksi yksikössä on yksi pääkytkentäkanava, jonka ilmoitettu kuormitettavuus on 30 A. Kytkentäkanavat voidaan määrittää Nereide 2 -järjestelmässä ohjaamaan esimerkiksi valoja, pumppuja, puhaltimia, elektroniikkaa ja muita DC-kuormia.
Yksittäisten kytkentäkanavien enimmäiskuormaksi on ilmoitettu 20 A. Kanavakohtainen sulakesuojaus helpottaa kuormien suojaamista ja huoltoa, ja vakiomalliset autosulakkeet ovat vaihdettavissa asennuskohteessa. Manuaalinen releohitus mahdollistaa kuorman ohjauksen myös tilanteissa, joissa digitaalinen ohjaus ei ole käytettävissä tai järjestelmää halutaan testata asennuksen ja huollon aikana.
Yksikkö ilmoittaa vikatilanteet Nereide 2 -ohjauspaneelille. Esimerkiksi palanut sulake, releen toimintahäiriö tai syöttöjännitteen puuttuminen voidaan näyttää vastaavan painikkeen yhteydessä. Tämä helpottaa sähköjärjestelmän vianhakua ja vähentää tarvetta tarkistaa jokaista kuormaa erikseen fyysiseltä jakokeskukselta.
Kytkennät toteutetaan WAGO-liittimillä. Liitinratkaisu nopeuttaa asennusta ja mahdollistaa johdotuksen toteuttamisen selkeästi yhdessä jakeluyksikössä. Tämä sopii erityisesti järjestelmiin, joissa useita kuormia halutaan ohjata yhdeltä Nereide 2 -paneelilta ja johdotus halutaan pitää huollettavana sekä dokumentoitavana.
Yhteys Nereide 2 -ohjauspaneeliin toteutetaan SiCAN-väylällä. Useita SPU-303-yksiköitä voidaan ketjuttaa samaan järjestelmään, kun kuormien määrä tai sähköjärjestelmän laajuus edellyttää useampaa jakoyksikköä. Nereide 2 -järjestelmä tukee valmistajan tietojen mukaan enintään 10 SPU-303-yksikköä samassa kokoonpanossa.
Käyttöjännitealue 8–22 VDC. Käyttölämpötila-alue on -20…+70 °C. Virrankulutus 12 V järjestelmässä on SiCAN-väylällä 10 mA ja NMEA 2000 -liitännällä 0,6 mA. Yksikön mitat ovat 410 × 169 × 40 mm.
Asennuksessa tulee huomioida kuormien ryhmittely, kanavakohtainen sulakekoko, pääsyötön suojaus, kaapelipoikkipinnat, liitosten dokumentointi ja riittävä ilmanvaihto. Jakoyksikkö tulee sijoittaa tekniseen tilaan tai muuhun suojattuun asennuspaikkaan, jossa sulakkeet, WAGO-liittimet ja manuaaliset ohitukset ovat huollettavissa.
