NAVIGATION LIGHTS MODULE
Navigointivalojen ja säiliöiden valvontamoduuli PICO- ja Nereide 2 -järjestelmiin, 6 valokanavalla ja 4 resistanssitulolla.
- Tuotenro: STP06
Navigointivalojen ja säiliöiden valvontamoduuli Simarine PICO- ja Nereide 2 -järjestelmiin. Moduuli on suunniteltu veneiden navigointivalojen tilan seurantaan sekä resistiivisten säiliöanturien liittämiseen samaan monitorointijärjestelmään.
Moduuli valvoo enintään kuutta erillistä navigointivalokanavaa. Valvottavia kohteita voivat olla esimerkiksi kulkuvalot, perävalo, paapuurin ja styyrpuurin valot, ankkurivalo sekä kolmivärivalo. Moduuli mittaa kanavakohtaisesti valolle syötettyä jännitettä ja virtaa, minkä perusteella järjestelmä tunnistaa valon tilan.

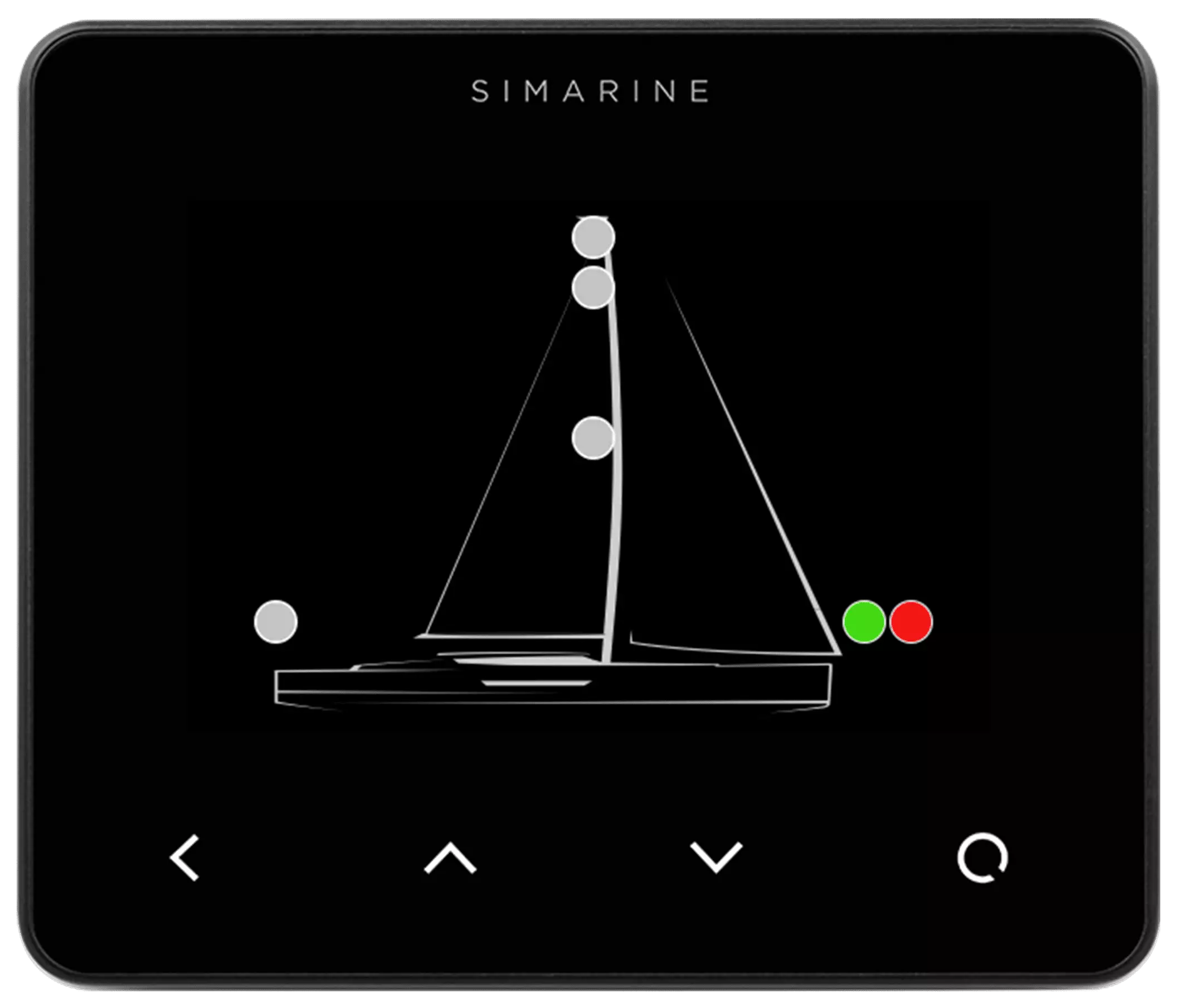

PICO- tai Nereide 2 -näytöllä voidaan esittää navigointivalojen tila: päällä, pois päältä tai vikatilassa. Vikatilanteita voivat olla esimerkiksi palanut polttimo, irronnut valaisin tai katkennut virtapiiri. Häiriötilanteessa järjestelmä voi aktivoida PICO-hälytyksen ja näyttää vikatiedon valvontanäytöllä.
Keskitetty valovalvonta helpottaa navigointivalojen toiminnan tarkistamista ohjauspisteestä ilman manuaalista valaisinkohtaista tarkastusta. Tämä soveltuu erityisesti veneisiin, joissa valot sijaitsevat mastossa, kannella tai muissa vaikeammin tarkistettavissa paikoissa.
Moduulissa on lisäksi neljä resistanssituloa säiliövalvontaa varten. Resistanssitulojen mittausalue on 0–65 kOhm. Tuloihin voidaan liittää yhteensopivia vastustyyppisiä säiliöantureita esimerkiksi vesi-, polttoaine-, harmaavesi- tai septisäiliöiden pinnankorkeuden seurantaan.
Säiliöanturit voidaan tuoda samaan PICO- tai Nereide 2 -järjestelmään navigointivalojen valvonnan rinnalle. Tämä vähentää erillisten moduulien tarvetta kokoonpanoissa, joissa tarvitaan sekä navigointivalojen vikavalvontaa että muutamia lisäsäiliömittauksia.
Asennuksessa tulee huomioida valokanavien oikea kytkentä, kanavakohtaiset kuormat, jännite- ja virtamittauksen vaatima johdotus sekä säiliöanturien mittausalue. Käyttöönotossa valokanavat, hälytykset ja säiliöanturit tulee määrittää PICO- tai Nereide 2 -järjestelmässä vastaamaan veneen todellista sähkö- ja anturikokoonpanoa.
