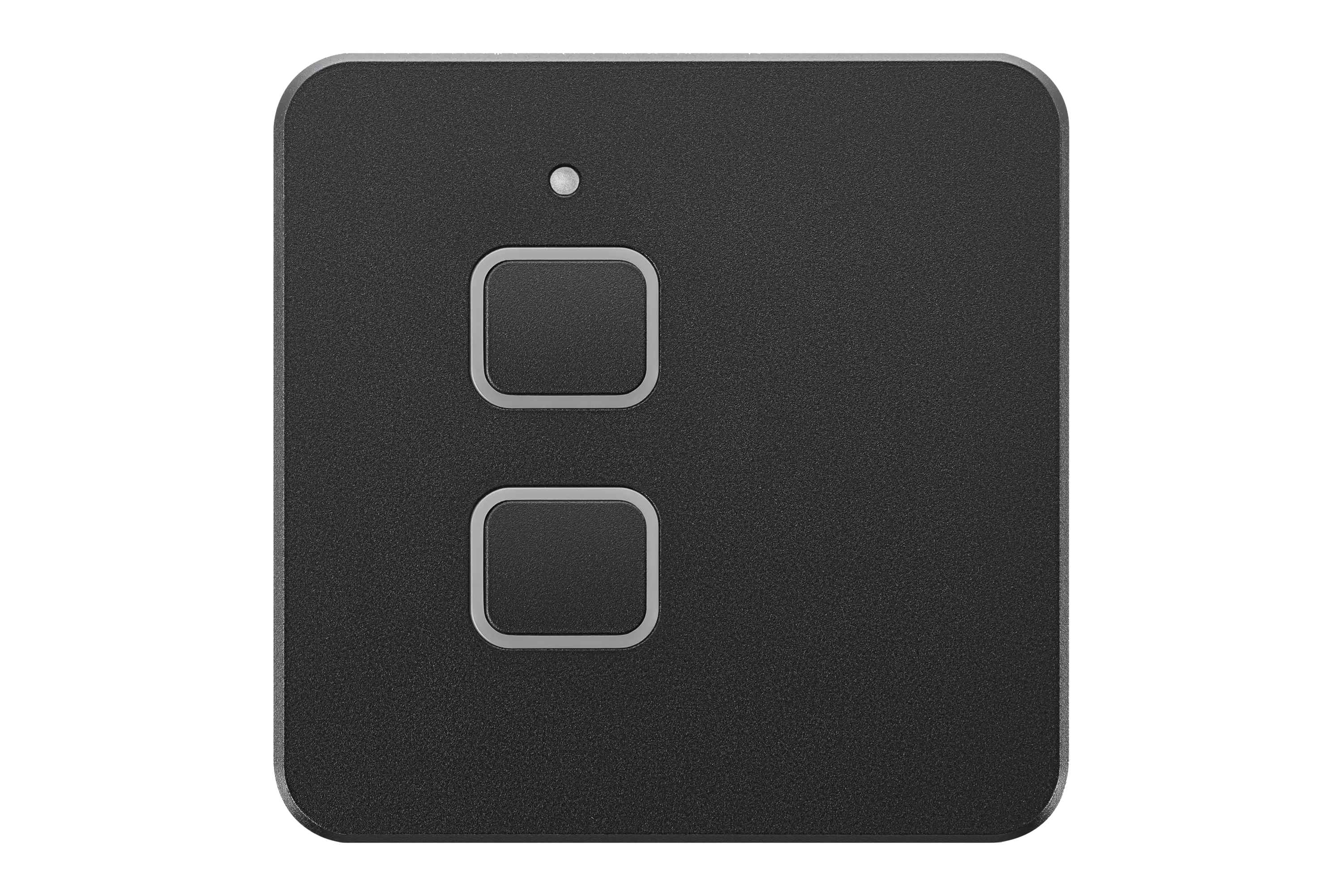

NEREIDE LIGHT SWITCH – 2 buttons Black
Musta digitaalinen valokytkin kahdella 5 A lähdöllä, ohjelmoitavalla himmennyksellä ja 0–16 V käyttöjännitteellä.
- Tuotenro: N-LS-D-2B
Digitaalinen valokytkin integroidulla ohjelmoitavalla himmentimellä. Tuote on suunniteltu erityisesti matkailuautoihin, retkeilyautoihin, veneisiin ja muihin 12 V valaistusjärjestelmiin, joissa valaistusta halutaan ohjata siistillä paneelikytkimellä ja säädettävällä himmennystoiminnolla.
Kytkimessä on kaksi lähtöä, joiden enimmäiskuorma on 5 A lähtöä kohti. Lähtöjä voidaan käyttää LED-valaistuksen ohjaukseen ja himmennykseen PWM-ohjauksella. Oletusarvoinen PWM-ohjaus on 12 V / 400 Hz. Jos himmennintoiminto poistetaan käytöstä, kytkintä voidaan käyttää myös muiden enintään 5 A laitteiden päälle/pois-ohjaukseen.
Ohjelmoitava rakenne mahdollistaa kytkimen sijainnin tai osoitteen määrittämisen. Tämän ansiosta samaa valoa voidaan ohjata kahdella tai useammalla kytkimellä ilman, että jokainen kytkin tarvitsee erillistä suoraa kuormakytkentää samaan valaisinryhmään. Tämä helpottaa valaistuksen ohjausta esimerkiksi sängyn, oviaukon, istuinryhmän tai ohjaamon eri käyttöpaikoista.
Kytkin ei ole suoraan yhteydessä PICO-järjestelmään eikä edellytä PICO-näyttöä tai Simarine-monitorointijärjestelmää. Se toimii itsenäisenä kaksikanavaisena valokytkimenä ja himmentimenä. Tämä tulee huomioida järjestelmäsuunnittelussa, jos valaistuksen ohjaus halutaan pitää erillään akku- ja järjestelmämonitoroinnista.
Runko on anodisoitua alumiinia. Tuotetta on saatavilla mustana ja hopeisena versiona, jolloin kytkin voidaan sovittaa asennusympäristön, paneelimateriaalin ja sisustuksen mukaan. Neliömäinen paneelirakenne soveltuu näkyviin asennuksiin, joissa kytkimen ulkoasun halutaan olevan yhtenäinen muiden hallintapaneelien kanssa.
Käyttöjännitealue on 0–16 VDC. Kahden kytkimen virrankulutus ilman kuormaa on 5–20 mA. Fyysiset mitat ovat 60 × 60 × 42 mm. Pakkaukseen sisältyy valokytkin, 5 m datakaapeli, kierretangot ja liitin.
Asennuksessa tulee huomioida kuormien virrankulutus, lähtökohtainen 5 A enimmäiskuorma, kaapelipoikkipinta, liittimen kytkentä, kytkimen osoitteen määrittäminen ja valaistusryhmien ohjelmointi. Kytkin tulee asentaa paikkaan, jossa se on helposti käytettävissä ja jossa taustatilaa on riittävästi rungolle, liittimelle ja kaapeloinnille.
