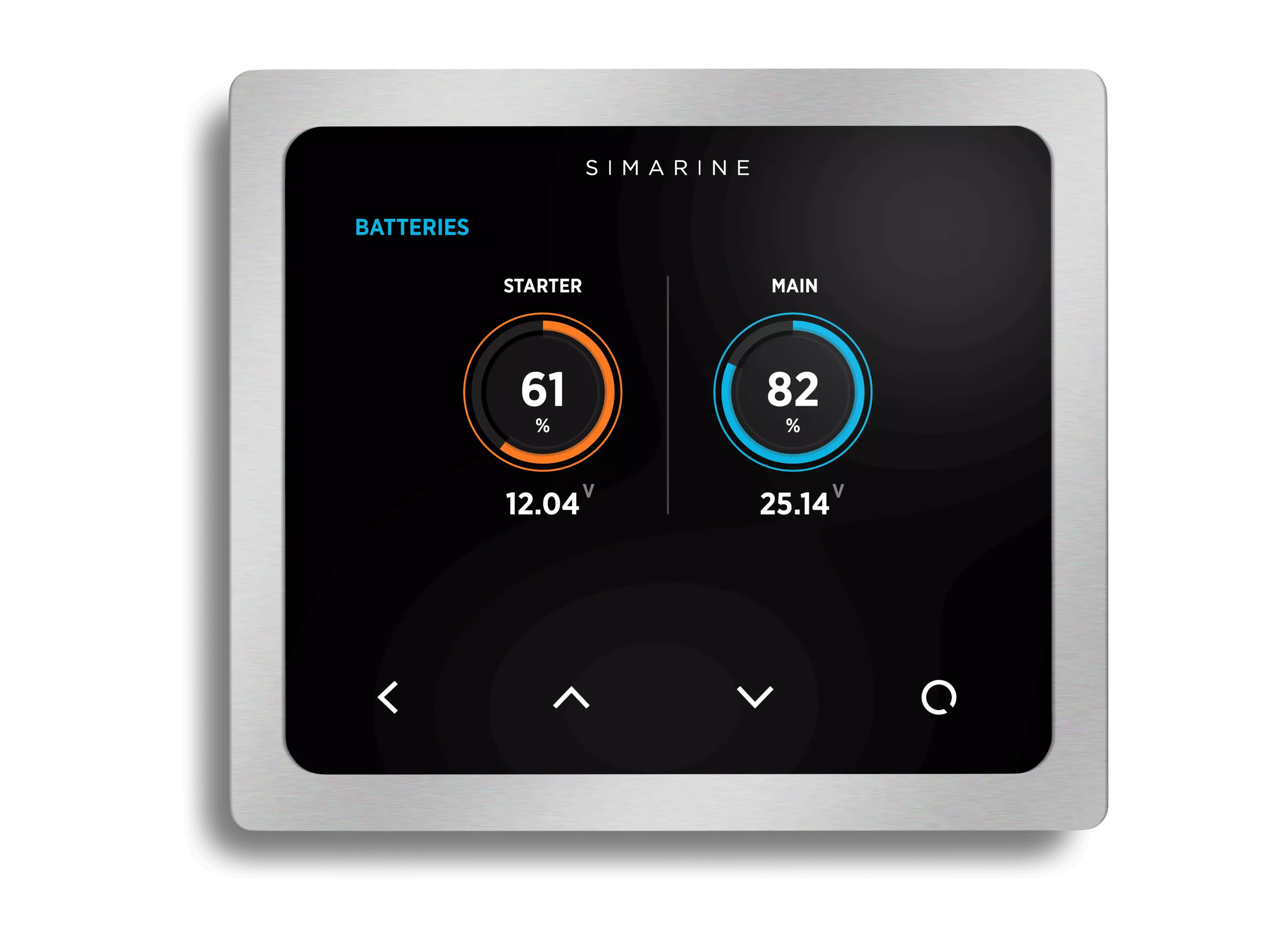

PICO Rev 2.0, Panel-mount, Silver
Modulaarinen akku- ja järjestelmämonitori 3,5" IPS-näytöllä, WiFi-yhteydellä ja IP67-suojatulla alumiinirungolla.
- Tuotenro: P204
- EAN: 3830067941063
Modulaarinen akku- ja järjestelmämonitori veneisiin, matkailuautoihin, retkeilyautoihin ja muihin vapaa-ajan sähköjärjestelmiin. Näyttöyksikkö toimii Simarine-monitorointijärjestelmän käyttöliittymänä ja esittää akkujen, säiliöiden, lämpötilojen, kulutuskanavien, latauslähteiden ja muiden liitettyjen moduulien mittaustiedot samalta näytöltä.
Järjestelmä on täysin laajennettava ja ohjelmoitava. Näyttöä käytetään yhdessä yhteensopivien Simarine-shunttien ja moduulien kanssa, jolloin valvontakokonaisuus voidaan mitoittaa pienistä veneistä ja retkeilyautoista laajempiin moniakustojärjestelmiin. Moduuleja voidaan lisätä järjestelmään myös myöhemmin, jos akku-, säiliö- tai kulutusmittauksen tarve kasvaa.
Näyttö pystyy esittämään enintään 6 akustoa, 24 shunttia, 10 lämpötila-anturia, 14 säiliöanturia ja 2 kallistusanturia järjestelmäkokoonpanosta riippuen. Käytännössä samaan järjestelmään voidaan yhdistää esimerkiksi hupiakuston varaustilan valvonta, lisäakkujen jännitetiedot, säiliöiden pinnankorkeudet, lämpötilat, aurinkolatauksen tuotanto sekä yksittäisten kulutuslaitteiden virrankulutus.
Akkumonitorointi näyttää keskeiset akustotiedot, kuten jännitteen, virran, varaustilan, jäljellä olevat ampeeritunnit sekä arvioidun jäljellä olevan käyttö- tai latausajan. Järjestelmä tukee useita akkutyyppejä, kuten LiFePO4-, AGM-, GEL-, Deep Cycle- ja märkäakkuja. Oikea akkutyyppi, kapasiteetti ja mittauskanavat määritetään käyttöönoton yhteydessä järjestelmän laskennan ja hälytysten tarkkuuden varmistamiseksi.
Näytössä käytetään 3,5 tuuman korkearesoluutioista IPS-paneelia. Optisesti laminoitu näyttörakenne, Gorilla Glass -suojalasi, polarisoiva suodatin ja automaattinen taustavalon säätö parantavat luettavuutta erilaisissa valaistusolosuhteissa. Käyttö tapahtuu neljällä CapSense-kosketuspainikkeella, jotka on suunniteltu toimimaan myös kosteissa olosuhteissa.
Runko on CNC-työstettyä anodisoitua alumiinia ja lasia. IP67-suojattu rakenne tukee käyttöä vene- ja ajoneuvoasennuksissa, joissa näyttö voi altistua kosteudelle, pölylle ja roiskeille. Matala rakenne soveltuu sekä näkyviin ohjaamopaneeleihin että kompakteihin asennuspaikkoihin.
Käyttöjännitealue on 6?35 VDC. Virrankulutus 12 V järjestelmässä on valmistajan ilmoituksen mukaan 90 mA WiFi päällä ja 100 % näytön kirkkaudella, 35 mA WiFi pois päältä ja 70 % kirkkaudella sekä 18 mA WiFi pois päältä ja näytön kirkkaus 0 % asetuksella. Virta pois päältä -tilassa lokitoiminto voi jäädä aktiiviseksi noin 5 mA kulutuksella.
Näytössä on 2,4 GHz WiFi-yhteys Simarine-sovellusta varten. Sovelluksen kautta voidaan seurata reaaliaikaisia akku-, säiliö-, lämpötila- ja kulutustietoja, muuttaa asetuksia, tallentaa ja palauttaa järjestelmäkonfiguraatioita sekä päivittää laiteohjelmistoa. Internet-yhteyden kautta järjestelmän tietoja voidaan käyttää myös etäseurantaan, jos asennus ja verkkoyhteys on toteutettu sitä varten.
Mittausominaisuudet riippuvat liitetyistä shunteista ja moduuleista. Näytön ilmoitettu virran näyttöalue on -999,99?+999,99 A ja resoluutio 0,01 A. Jännitteen näyttöalue on 0?75 VDC ja resoluutio 0,001 V. Ampeerituntien näyttötarkkuus on ±0,1 Ah. Lämpötilan mittausalue on -40?+150 °C ja resoluutio 0,1 °C / °F. Varaustila esitetään 0?100 % asteikolla.
Järjestelmä tukee myös barografitoimintoa, joka seuraa ilmanpaineen muutoksia ja näyttää painekehityksen trendin. Tämä mahdollistaa säätilan muutosten seuraamisen samasta käyttöliittymästä muiden järjestelmätietojen rinnalla. Yhteensopivan kallistusanturin avulla järjestelmään voidaan lisätä myös kallistus- ja asennonvalvontaa.
Näyttöyksikkö on saatavilla standalone- ja panel-mount-asennusversioina. Standalone-version mitat ovat 98 × 84 × 10 mm ilman liitintä, ja panel-mount-version mitat ovat 108,5 × 94 × 10 mm ilman liitintä. Asennuksessa tulee huomioida näytön näkyvyys, taustatila, liittimien saavutettavuus, kaapelien vedonpoisto ja moduuliväylän reititys.
Tuotepakkaus sisältää näyttöyksikön, splitterin, asennustarvikkeet, kiinnitysruuvit, kierretangot, mutterit, kiinnikkeet, kaksipuolisen teipin, puhdistusliinan sekä asennus- ja pikaohjeen. Shuntit, tankkimoduulit, lämpötila-anturit, säiliöanturit ja muut mittausmoduulit valitaan ja tilataan erikseen halutun järjestelmäkokoonpanon mukaan.
