PICO Standard Set - Rev 23 Standalone, Black
PICO-monitorointisetti hupiakustolle, enintään neljälle lisäakun jännitteelle ja kuudelle säiliö- tai lämpötilatiedolle.
- Tuotenro: PK23-2-SB
Modulaarinen akku-, säiliö- ja järjestelmämonitorointisetti veneisiin, matkailuautoihin, retkeilyautoihin ja muihin vapaa-ajan sähköjärjestelmiin. Kokonaisuus on tarkoitettu asennuksiin, joissa halutaan valvoa yhtä pääakkua tai hupiakkupankkia, useita lisä- tai starttiakkujen jännitteitä sekä säiliö- ja lämpötilatietoja samalta näytöltä.
Setti sisältää PICO-näyttöyksikön, 300 A shunttimoduulin sekä säiliö- ja jännitemoduulin. Mukana oleva shuntti mittaa hupiakuston lataus- ja purkuvirtaa enintään 300 A jatkuvaan virtaan asti. Säiliö- ja jännitemoduuli laajentaa järjestelmää useammilla jännite- ja resistanssituloilla, jolloin sama näyttö voi esittää akuston, lisäakkujen, säiliöiden ja lämpötilojen tietoja.
PICO-näyttö esittää akuston keskeiset tiedot, kuten jännitteen, virran, varaustilan, jäljellä olevat ampeeritunnit sekä arvioidun jäljellä olevan käyttö- tai latausajan. Järjestelmä tukee myös säiliötasojen, lämpötilojen ja ilmanpaineen kehityksen seurantaa, kun tarvittavat anturit ja moduulit on liitetty järjestelmään.
Settikokoonpano soveltuu yhden pääakun tai akkupankin virranmittaukseen sekä enintään neljän startti- tai lisäakun jännitevalvontaan. Säiliö- ja lämpötilatietoja voidaan valvoa enintään kuudesta mittauspisteestä käytettävien anturien ja tulojen mukaan. Tämä tekee kokonaisuudesta sopivan järjestelmiin, joissa halutaan yhdistää akunvalvonta, tankkivalvonta ja lisäakkujen jännitetiedot yhteen käyttöliittymään.
300 A shunttimoduulissa on yksi virranmittauskanava, kaksi jännitetuloa, kaksi resistiivistä tuloa sekä liitäntä lämpötila-anturille. Virranmittausta voidaan käyttää hupiakuston kokonaiskulutuksen ja latauksen seurantaan. Samaa mittausperiaatetta voidaan hyödyntää myös suurten kuluttajien tai latauslähteiden, kuten invertterin, keulapotkurin, peräpotkurin, ankkurivinssin, maasähkölaturin tai aurinkolatauksen seurannassa, kun kytkentä toteutetaan järjestelmäsuunnitelman mukaisesti.
Säiliö- ja jännitemoduulissa on kolme jännitetuloa 0?75 V mittausalueelle sekä neljä resistanssituloa 0?65 000 Ohm mittausalueelle. Jännitetuloja voidaan käyttää esimerkiksi lisäakkujen jännitteen, jännitepohjaisten säiliöanturien tai muiden yhteensopivien analogisten anturien seurantaan. Resistiiviset tulot soveltuvat vastuspohjaisille säiliöantureille ja lämpötilatiedoille järjestelmän asetusten mukaan.
Säiliövalvonnassa järjestelmää voidaan käyttää esimerkiksi käyttövesi-, polttoaine-, harmaavesi- tai septisäiliön pinnankorkeuden seurantaan. Säiliöanturit voidaan kalibroida järjestelmässä, jolloin mittaus voidaan sovittaa käytettävän anturin ja säiliön rakenteen mukaan. Epäsäännöllisen muotoisissa säiliöissä kalibrointi on tärkeää, jotta näytettävä pinnankorkeus vastaa mahdollisimman hyvin todellista tilannetta.
Säiliö- ja jännitemoduulissa on ohjelmoitava hälytysrele. Rele voidaan määrittää antamaan 1 A signaali, kun asetettu hälytysraja täyttyy. Tätä voidaan käyttää esimerkiksi korkean tai matalan säiliötason, jänniterajan tai muun järjestelmäkohtaisen hälytyksen ohjaukseen, kun kytkentä tehdään moduulin teknisten rajojen mukaisesti.
PICO-järjestelmä on modulaarinen ja ohjelmoitava. Näyttö pystyy esittämään enintään 6 akustoa, 24 shunttia, 10 lämpötila-anturia, 14 säiliöanturia ja 2 kallistusanturia, kun järjestelmää laajennetaan yhteensopivilla Simarine-moduuleilla. Tässä setissä mukana olevat moduulit muodostavat valmiin perustason kokoonpanon pääakun, lisäakkujen jännitteiden ja useiden säiliö- tai lämpötilatietojen valvontaan.

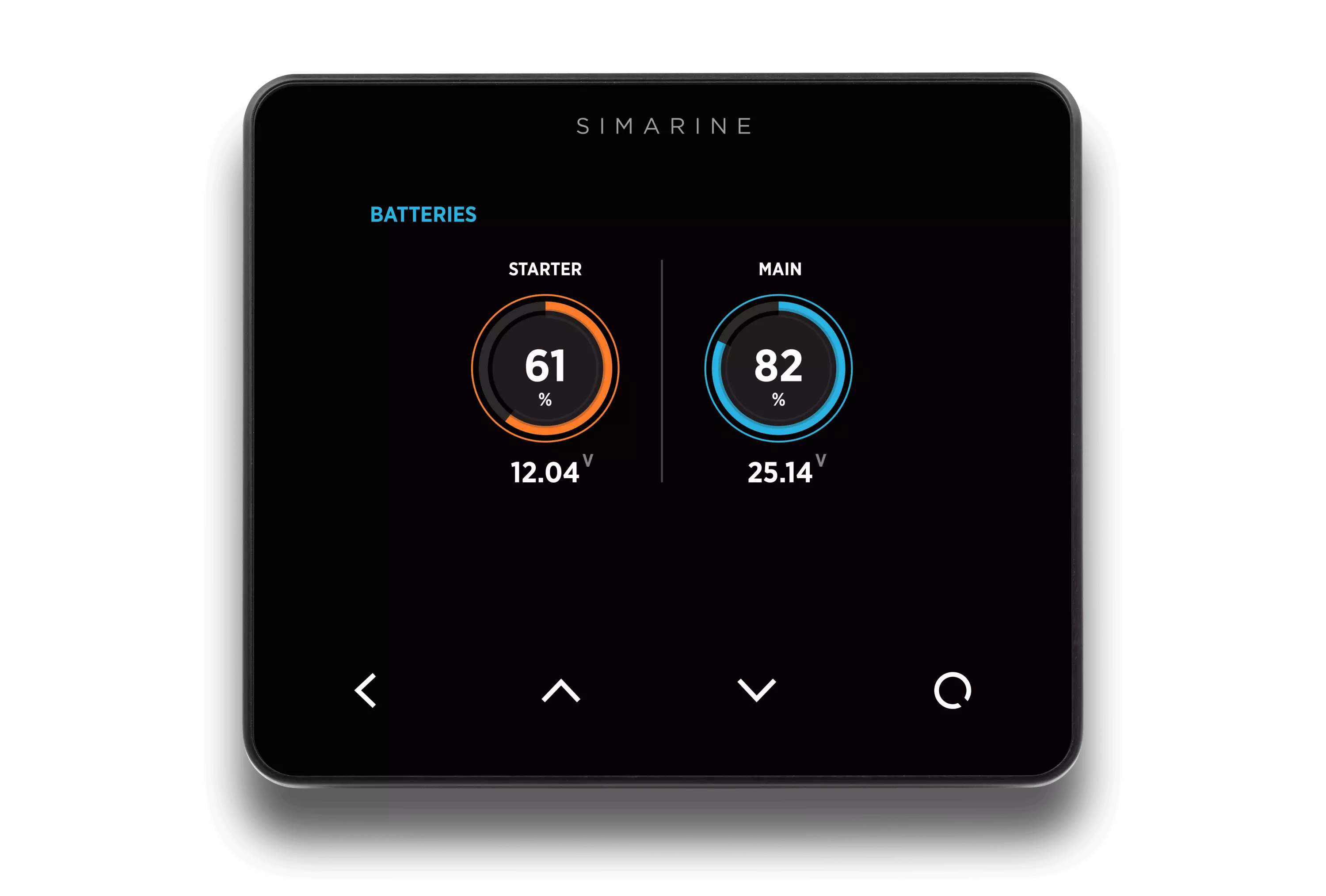

PICO-näytössä on 3,5 tuuman IPS-näyttö, optisesti laminoitu lasirakenne, Gorilla Glass -pinta, polarisoiva suodatin ja automaattinen taustavalon säätö. Rakenne on toteutettu anodisoidusta alumiinista ja lasista. IP67-suojattu kotelo sekä vesiroiskeita sietävät CapSense-kosketuspainikkeet tukevat käyttöä kosteissa vene- ja ajoneuvoasennuksissa.
Näyttö toimii 6?35 VDC käyttöjännitteellä. Virrankulutus 12 V järjestelmässä on enintään 90 mA WiFi päällä ja 100 % näytön kirkkaudella. WiFi pois päältä ja 70 % kirkkaudella kulutus on noin 35 mA, ja näytön kirkkauden ollessa 0 % noin 18 mA. Virta pois päältä -tilassa lokitoiminto voi jäädä aktiiviseksi noin 5 mA kulutuksella.
PICO tukee 2,4 GHz WiFi-yhteyttä. Simarine-sovelluksen kautta voidaan tarkastella reaaliaikaisia tietoja, muuttaa asetuksia ja päivittää laiteohjelmistoa. Sovellusta voidaan käyttää akkujen, säiliöiden, lämpötilojen, barografin, kulutuskanavien ja muiden järjestelmätietojen hallintaan käytössä olevan moduulikokoonpanon mukaan.
Järjestelmä tukee useita akkutyyppejä, kuten LiFePO4-, AGM-, GEL-, Deep Cycle- ja märkäakkuja. Käyttöönotossa määritetään akkutyyppi, kapasiteetti, mittauskanavat, hälytysrajat ja anturityypit. Oikea konfigurointi on olennaista varaustilan, ampeerituntien ja jäljellä olevan käyttöajan laskennan kannalta.
PICO-näyttö on saatavilla standalone- ja panel-mount-asennusversioina. Standalone-version mitat ovat 98 × 84 × 10 mm ja panel-mount-version mitat 108,5 × 94 × 10 mm ilman liitintä. 300 A shunttimoduulin mitat ovat 125 × 70 × 22 mm, ja akustoliitäntä on M10.
Asennuksessa tulee huomioida shuntin sijoitus mitattavaan virtapiiriin, päävirtakaapelien mitoitus, anturikaapelien reititys, jännitetulojen kytkentä, säiliöanturien kalibrointi ja moduulien ketjutus. Jos järjestelmän jännite ylittää 35 V, shuntti tulee asentaa miinuspuolelle valmistajan ohjeen mukaisesti. Järjestelmän toiminta edellyttää oikeaa kytkentää, liitosten kiristystä ja PICO-asetusten määrittämistä käyttöönoton yhteydessä.
