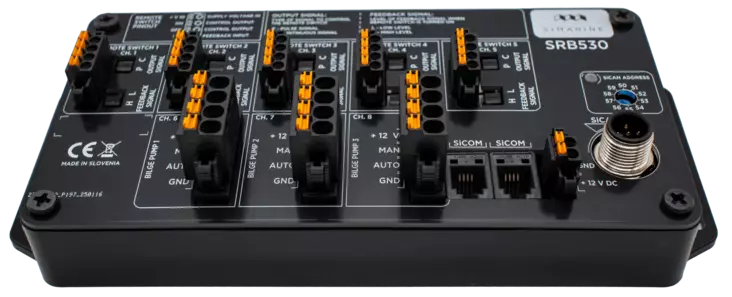

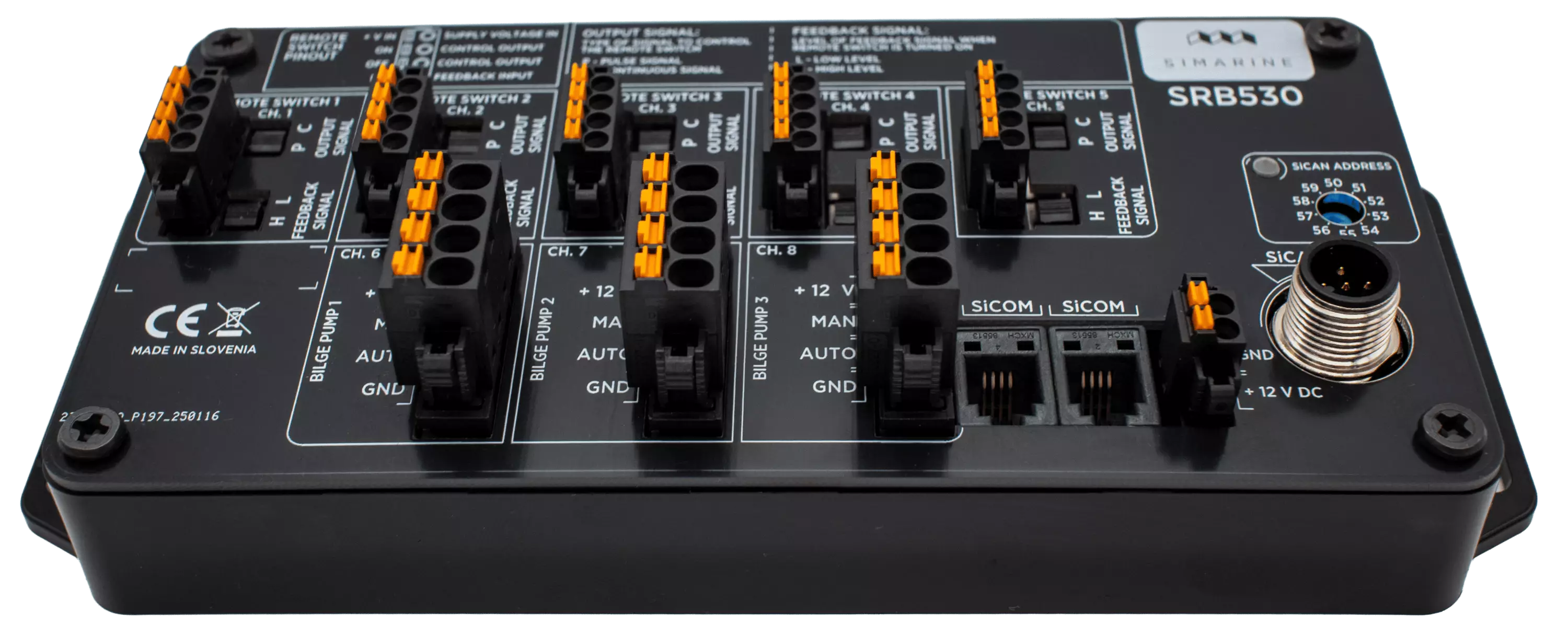

REMOTE SWITCH AND BILGE PUMP UNIT SRB530
Etäkytkin- ja pilssipumppumoduuli Nereide 2 -järjestelmään, 5 etäkytkimelle ja 3 pilssipumpulle.
- Tuotenro: SRB530
Etäkytkin- ja pilssipumppumoduuli Simarine Nereide 2 -järjestelmään. Moduuli on suunniteltu akuston etäkytkimien ja pilssipumppujen keskitettyyn ohjaukseen Nereide 2 -ohjauspaneelin kautta.
Moduulilla voidaan ohjata enintään viittä etäkäyttöistä akkukytkintä ja kolmea pilssipumppua. Se soveltuu veneasennuksiin, joissa akuston pääkytkimiä, kuormaryhmiä tai pilssipumppuja halutaan hallita digitaalisesti yhdestä ohjauspisteestä.
Etäkytkinkanavia on 5 kappaletta, ja niiden enimmäisvirta on 8 A kanavaa kohti. Pilssipumppukanavia on 3 kappaletta, ja niiden enimmäisvirta on 20 A kanavaa kohti. Moduuli tukee useita etäkytkintyyppejä, kun kytkentä toteutetaan järjestelmän ja käytettävien kytkimien vaatimusten mukaisesti.
Useita moduuleja voidaan liittää samaan Nereide 2 -ohjauspaneeliin, mikä mahdollistaa järjestelmän laajentamisen suuremmissa veneasennuksissa. Yhteydet toteutetaan SiCAN- ja SiCOM-liitännöillä. Tuettu lisäliitettävyys on yksi SiCAN-yhteys ja kaksi SiCOM-yhteyttä.
Käyttöjännite on 12 V DC. Käyttölämpötila-alue on -20…+70 °C. Virrankulutus 12 V järjestelmässä on 10 mA. Moduulin mitat ovat 180 × 81 × 40 mm.
Asennuksessa tulee huomioida etäkytkimien ja pilssipumppujen virrankesto, kaapelipoikkipinnat, sulakesuojaus, kytkentälogiikka, kanavien nimeäminen Nereide 2 -järjestelmässä sekä moduulin sijoitus suojattuun ja huollettavaan asennuspaikkaan.
