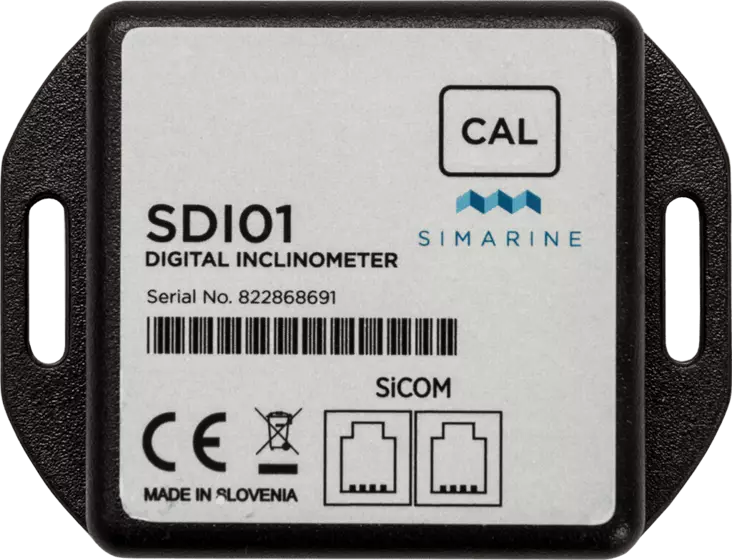

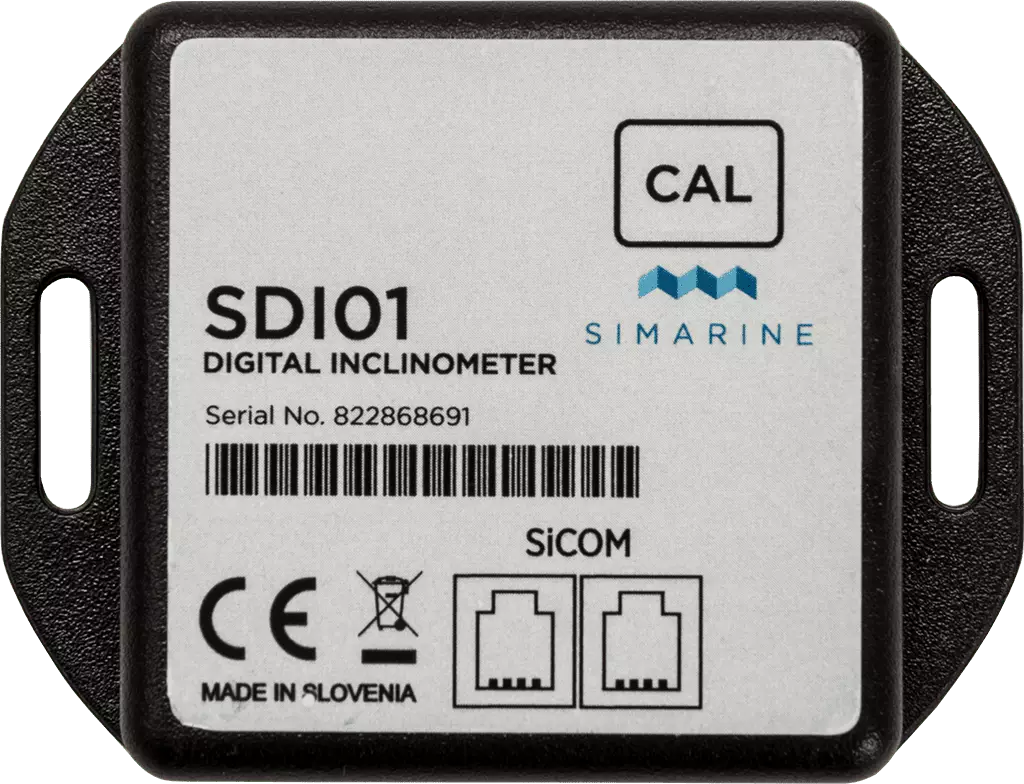

SDI01 DIGITAL INCLINOMENTER 2-axis
Digitaalinen kallistusanturi PICO- ja VIA-järjestelmiin, pitch- ja roll-mittauksella.
- Tuotenro: SDI01
Digitaalinen kallistusanturi Simarine PICO- ja VIA-monitorointijärjestelmiin. Moduuli on suunniteltu ajoneuvon tai veneen kallistuksen mittaamiseen kahdella akselilla, eli pitkittäis- ja poikittaissuunnassa. Anturia voidaan käyttää esimerkiksi veneen asennon seurantaan, kuorman jakautumisen tarkistamiseen tai matkailuajoneuvon tasauksen apuna.
Anturi mittaa pitch- ja roll-kulmia. Mittausalue on ±89° molemmilla akseleilla, ja resoluutio on 0,1°. Tämä mahdollistaa tarkan kallistustiedon näyttämisen yhteensopivalla PICO- tai VIA-näytöllä. Kallistustiedot voidaan tuoda osaksi muuta järjestelmävalvontaa, kuten akku-, säiliö-, lämpötila- ja kulutustietoja.
Moduuli on plug and play -tyyppinen laite. Käyttöönotto ei vaadi erillisiä monimutkaisia asetuksia, mutta anturi tulee kalibroida asennusasennon mukaan. Manuaalinen kalibrointi varmistaa, että näytöllä näkyvä kallistustieto vastaa valittua nollatasoa ja asennuskohteen todellista asentoa.
Käyttöjännitealue on 6–35 VDC. Virrankulutus 12 V järjestelmässä on 1 mA. Matala virrankulutus soveltuu jatkuvaan järjestelmävalvontaan veneissä ja matkailuajoneuvoissa, joissa sähköjärjestelmän kuormitus halutaan pitää mahdollisimman pienenä.
Yhteys PICO- tai VIA-järjestelmään toteutetaan SiCOM-väylän kautta. Moduuli voidaan liittää osaksi Simarine-laajennusmoduulien ketjua muiden shunttien, säiliömoduulien ja mittausmoduulien rinnalle. Järjestelmän lopullinen näyttö- ja hälytystoiminta määräytyy käytettävän PICO- tai VIA-kokoonpanon mukaan.
Pakkaukseen sisältyy kallistusanturimoduuli, 5 m datakaapeli, kiinnitysruuvit ja takuutiedot. Asennuksessa tulee huomioida anturin kiinnityssuunta, tukeva ja liikkumaton asennuspinta, kaapelien vedonpoisto sekä kalibrointi käyttöönoton yhteydessä. Anturi tulee sijoittaa paikkaan, jossa se seuraa luotettavasti mitattavan veneen tai ajoneuvon runkorakenteen asentoa.
