SN01 N2K GATEWAY
NMEA 2000 -gateway PICO-järjestelmään akku-, säiliö-, lämpötila- ja painetietojen välittämiseen NMEA-verkkoon.
- Tuotenro: SN01

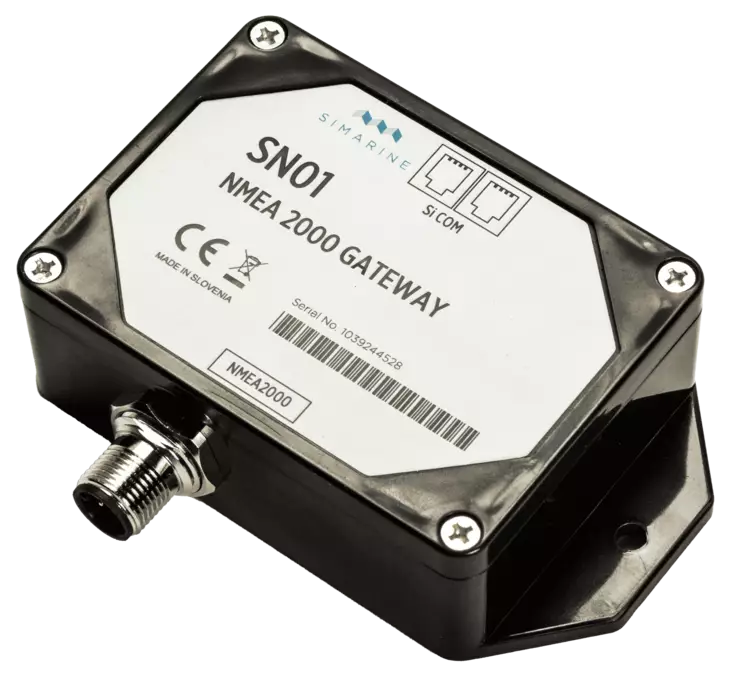

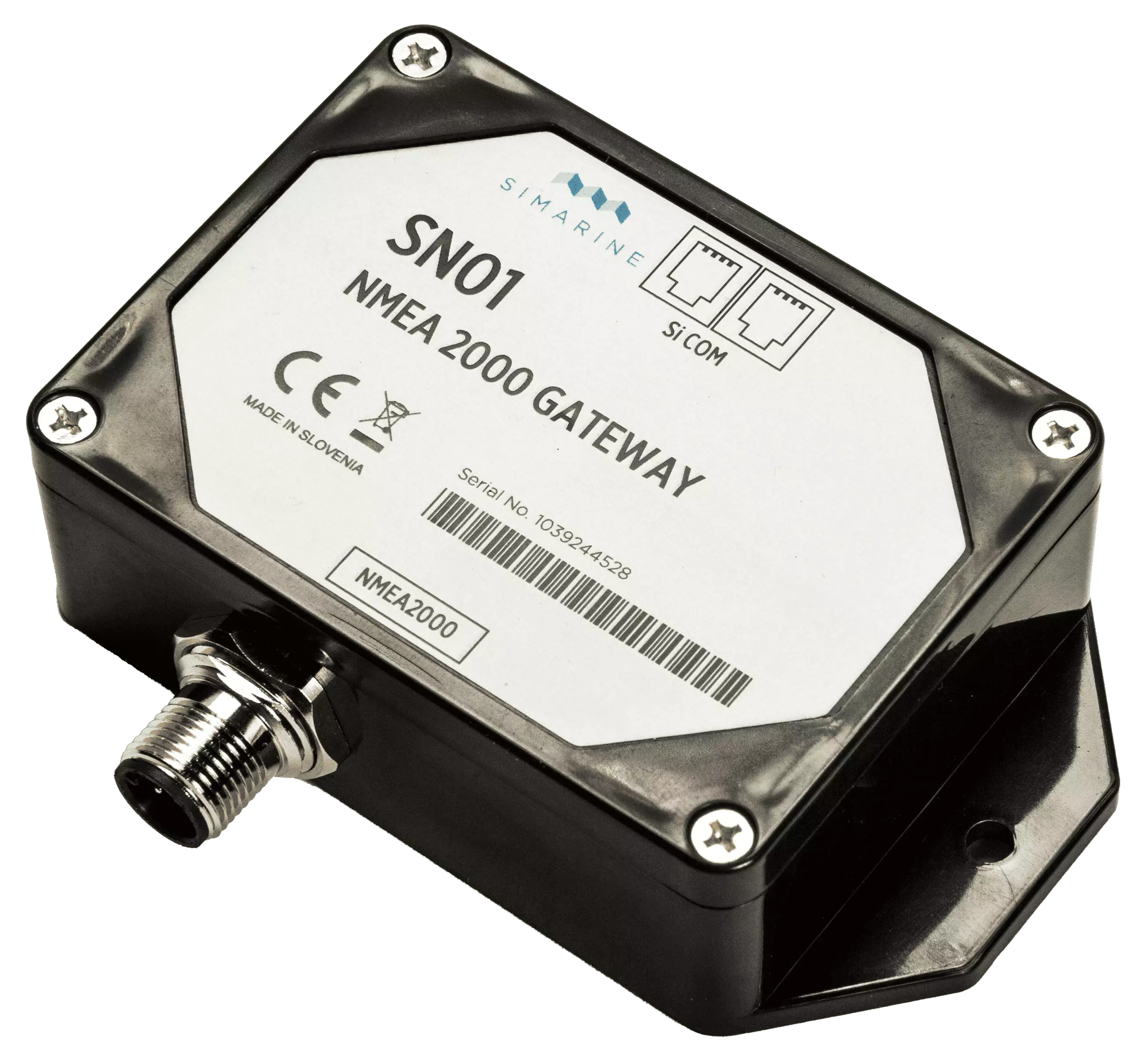

NMEA 2000 -gateway Simarine PICO -monitorointijärjestelmään. Moduuli on suunniteltu välittämään PICO-järjestelmän mittaustietoja veneen NMEA 2000 -verkkoon, jolloin akku-, säiliö-, lämpötila-, ilmanpaine- ja muut järjestelmätiedot voidaan näyttää yhteensopivissa NMEA 2000 -laitteissa.
Gateway liitetään PICO-järjestelmään SiCOM-yhteydellä ja veneen NMEA 2000 -runkoverkkoon erillisellä NMEA 2000 -liitännällä. Moduulin avulla PICO voi lähettää mittaustietoja esimerkiksi monitoiminäytölle, plotterille, näyttöpaneelille tai muulle NMEA 2000 -yhteensopivalle laitteelle järjestelmän ja vastaanottavan laitteen tukemien PGN-viestien mukaisesti.
PICO-järjestelmän kautta NMEA-verkkoon voidaan välittää muun muassa akkujen tila- ja jännitetietoja, DC-järjestelmän tarkempia tilatietoja, säiliöiden pinnankorkeuksia, lämpötilatietoja, ilmanpainetietoja sekä kallistustietoa, jos järjestelmään on liitetty vastaavat mittausmoduulit ja anturit. Lähetettävä tieto riippuu PICO-järjestelmän kokoonpanosta.
Tuetut NMEA 2000 -PGN-viestit sisältävät muun muassa Product Information, Attitude, Switch Bank Control, Fluid Level, DC Detailed Status, Battery Status, Environmental Parameters ja Actual Pressure -viestit. ISO Address Claim -viestiä gateway voi sekä vastaanottaa että lähettää, ja ISO Request -viestin se voi vastaanottaa. Tämä mahdollistaa järjestelmän tunnistautumisen NMEA 2000 -verkossa ja mittaustietojen välittämisen standardimuotoisina viesteinä.
Moduuli toimii 6–35 VDC käyttöjännitteellä. Käyttölämpötila-alue on -20…+70 °C. Virrankulutus 12 V järjestelmässä on 0,6 mA, mikä soveltuu jatkuvaan valvontakäyttöön veneen sähköjärjestelmässä. Matala virrankulutus on hyödyllinen järjestelmissä, joissa PICO-monitorointia ja NMEA-tiedonsiirtoa pidetään aktiivisena myös pienellä lepokulutuksella.
Moduulin mitat ovat 111,80 × 77,52 × 32,11 mm. Pakkaukseen sisältyy NMEA 2000 -gateway, 5 m datakaapeli, kiinnitysruuvit ja takuutiedot. Asennuksessa tulee huomioida NMEA 2000 -runkoverkon oikea rakenne, terminointi, T-liittimet, virtasyöttö, SiCOM-kaapelointi ja moduulin suojattu sijoituspaikka.
Gateway tulee määrittää osaksi PICO-järjestelmää käyttöönoton yhteydessä. Lisäksi vastaanottavien NMEA 2000 -laitteiden tulee tukea kyseisiä PGN-viestejä, jotta tiedot näkyvät oikein. Asennuksessa tulee varmistaa kaapelien vedonpoisto, liittimien suojaus, riittävä taivutussäde ja reititys erillään suurivirtaisista virtakaapeleista mahdollisten häiriöiden vähentämiseksi.
Gateway liitetään PICO-järjestelmään SiCOM-yhteydellä ja veneen NMEA 2000 -runkoverkkoon erillisellä NMEA 2000 -liitännällä. Moduulin avulla PICO voi lähettää mittaustietoja esimerkiksi monitoiminäytölle, plotterille, näyttöpaneelille tai muulle NMEA 2000 -yhteensopivalle laitteelle järjestelmän ja vastaanottavan laitteen tukemien PGN-viestien mukaisesti.
PICO-järjestelmän kautta NMEA-verkkoon voidaan välittää muun muassa akkujen tila- ja jännitetietoja, DC-järjestelmän tarkempia tilatietoja, säiliöiden pinnankorkeuksia, lämpötilatietoja, ilmanpainetietoja sekä kallistustietoa, jos järjestelmään on liitetty vastaavat mittausmoduulit ja anturit. Lähetettävä tieto riippuu PICO-järjestelmän kokoonpanosta.
Tuetut NMEA 2000 -PGN-viestit sisältävät muun muassa Product Information, Attitude, Switch Bank Control, Fluid Level, DC Detailed Status, Battery Status, Environmental Parameters ja Actual Pressure -viestit. ISO Address Claim -viestiä gateway voi sekä vastaanottaa että lähettää, ja ISO Request -viestin se voi vastaanottaa. Tämä mahdollistaa järjestelmän tunnistautumisen NMEA 2000 -verkossa ja mittaustietojen välittämisen standardimuotoisina viesteinä.
Moduuli toimii 6–35 VDC käyttöjännitteellä. Käyttölämpötila-alue on -20…+70 °C. Virrankulutus 12 V järjestelmässä on 0,6 mA, mikä soveltuu jatkuvaan valvontakäyttöön veneen sähköjärjestelmässä. Matala virrankulutus on hyödyllinen järjestelmissä, joissa PICO-monitorointia ja NMEA-tiedonsiirtoa pidetään aktiivisena myös pienellä lepokulutuksella.
Moduulin mitat ovat 111,80 × 77,52 × 32,11 mm. Pakkaukseen sisältyy NMEA 2000 -gateway, 5 m datakaapeli, kiinnitysruuvit ja takuutiedot. Asennuksessa tulee huomioida NMEA 2000 -runkoverkon oikea rakenne, terminointi, T-liittimet, virtasyöttö, SiCOM-kaapelointi ja moduulin suojattu sijoituspaikka.
Gateway tulee määrittää osaksi PICO-järjestelmää käyttöönoton yhteydessä. Lisäksi vastaanottavien NMEA 2000 -laitteiden tulee tukea kyseisiä PGN-viestejä, jotta tiedot näkyvät oikein. Asennuksessa tulee varmistaa kaapelien vedonpoisto, liittimien suojaus, riittävä taivutussäde ja reititys erillään suurivirtaisista virtakaapeleista mahdollisten häiriöiden vähentämiseksi.
