PICO Blue Set - Rev 23

Laajennettu modulaarinen akku-, säiliö- ja kulutusmonitorointisetti veneisiin, matkailuautoihin, retkeilyautoihin ja muihin vapaa-ajan sähköjärjestelmiin. Kokonaisuus on suunniteltu asennuksiin, joissa halutaan seurata pääakuston varaustilaa, lisäakkujen jännitteitä, säiliötasoja tai lämpötiloja sekä yksittäisten kulutuskohteiden tai latauslähteiden virrankulutusta samalta näytöltä.

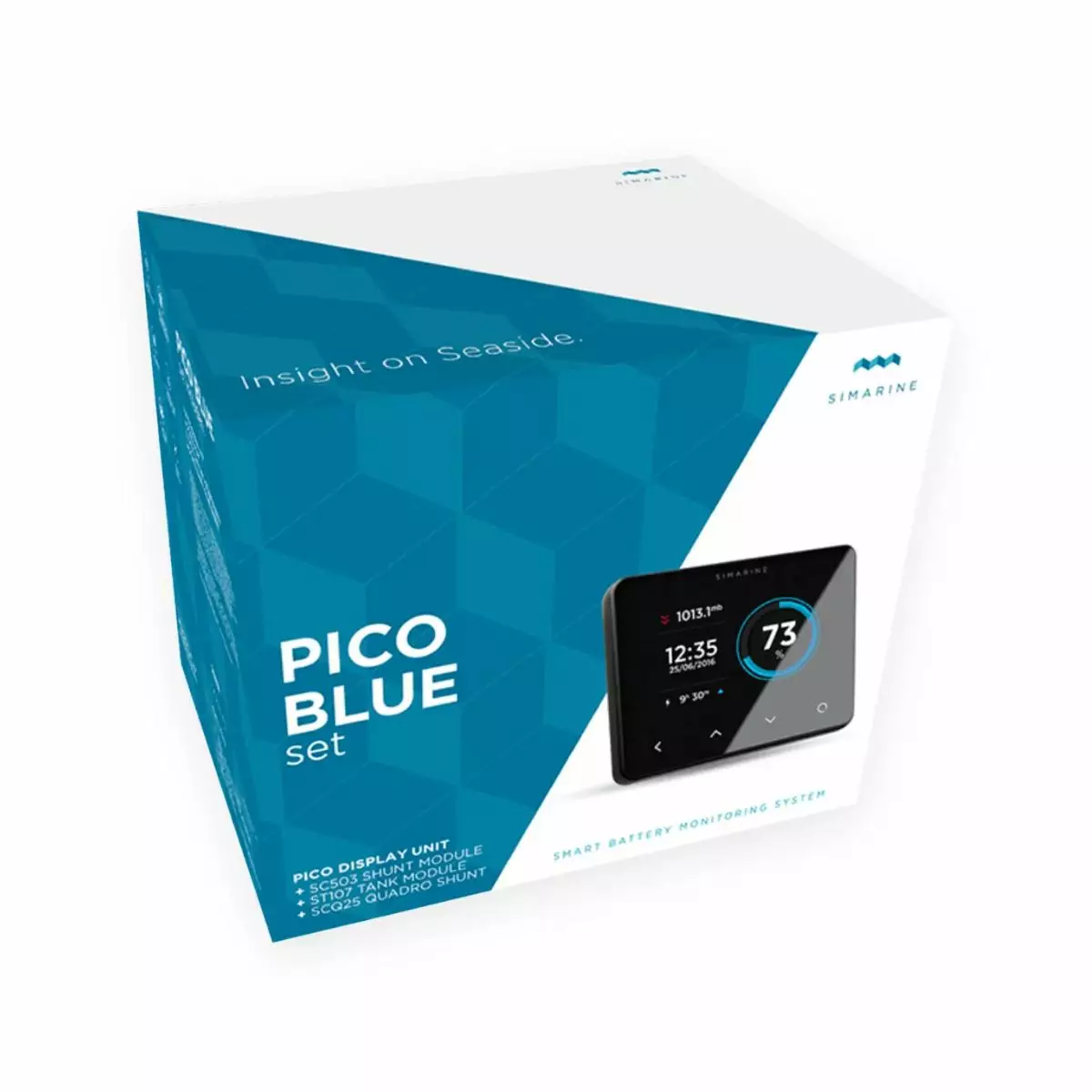

Setti sisältää PICO-näyttöyksikön, 500 A shunttimoduulin, säiliö- ja jännitemoduulin sekä nelikanavaisen 25 A shunttimoduulin. Kokoonpano soveltuu järjestelmiin, joissa on yksi pääakku tai hupiakkupankki, useita lisä- tai starttiakkuja jännitevalvontaa varten sekä erillisiä mittauskanavia esimerkiksi aurinkolataukselle, laturille, jääkaapille, valaistukselle tai muille pienemmille kulutuskohteille.

PICO-näyttö esittää akuston keskeiset tiedot, kuten jännitteen, virran, varaustilan, jäljellä olevat ampeeritunnit sekä arvioidun jäljellä olevan käyttö- tai latausajan. Järjestelmä tukee myös säiliötasojen, lämpötilojen, barografin ja erillisten kulutuskanavien seurantaa käytössä olevien moduulien mukaan.

500 A shunttimoduuli on tarkoitettu pääakun tai hupiakkupankin virranmittaukseen. Se mittaa akuston lataus- ja purkuvirtaa sekä tuottaa varaustilan laskentaan tarvittavat tiedot. Shunttia voidaan käyttää myös suurten kuluttajien tai latauslähteiden mittaamiseen, kuten invertterin, keulapotkurin, peräpotkurin, ankkurivinssin, maasähkölaturin tai aurinkolatauksen yhteydessä, kun kytkentä toteutetaan järjestelmäsuunnitelman mukaisesti.

500 A shunttimoduulissa on lisäksi kaksi jännitetuloa, kaksi resistiivistä tuloa sekä liitäntä lämpötila-anturille. Jännitetuloja voidaan käyttää lisäakkujen tai muiden jännitelähteiden seurantaan. Resistiiviset tulot soveltuvat esimerkiksi säiliöantureille tai lämpötilatiedoille järjestelmän konfiguroinnin mukaan.

Säiliö- ja jännitemoduuli laajentaa järjestelmää kolmella jännitetulolla ja neljällä resistanssitulolla. Jännitetulot soveltuvat esimerkiksi lisäakkujen jännitevalvontaan, jännitepohjaisille säiliöantureille tai muille yhteensopiville analogisille antureille. Resistanssituloja voidaan käyttää vastuspohjaisille säiliöantureille tai lämpötila-antureille.

Säiliövalvonnassa järjestelmää voidaan käyttää esimerkiksi käyttövesi-, polttoaine-, harmaavesi- tai septisäiliön pinnankorkeuden seurantaan. Säiliöanturit voidaan kalibroida järjestelmässä, jolloin mittaus voidaan sovittaa anturityyppiin ja säiliön rakenteeseen. Epäsäännöllisen muotoisissa säiliöissä kalibrointi parantaa näytettävän pinnankorkeuden käytännön tarkkuutta.

Nelikanavainen 25 A shunttimoduuli mahdollistaa neljän erillisen kulutuskohteen tai latauslähteen virranmittauksen. Jokainen kanava kestää enintään 25 A jatkuvan virran. Kanavia voidaan käyttää esimerkiksi jääkaapin, valaistuksen, vesipumpun, elektroniikan, aurinkopaneelien, tuuligeneraattorin tai muun erillisen laitteen kulutuksen tai latausvirran seurantaan.

Jos yksittäinen mitattava kuorma ylittää yhden 25 A kanavan rajan, kanavia voidaan valmistajan ohjeiden mukaisesti käyttää rinnakkain ja määrittää vastaava asetus PICO-järjestelmässä. Tämä mahdollistaa suurempien yksittäisten kuormien mittaamisen, kun kytkentä ja konfigurointi tehdään oikein.

Säiliö- ja jännitemoduulissa sekä nelikanavaisessa shunttimoduulissa on ohjelmoitava hälytysrele. Rele voidaan määrittää antamaan 1 A signaali, kun asetettu hälytysraja täyttyy. Tätä voidaan käyttää esimerkiksi jännite-, säiliötaso-, lämpötila- tai virrankulutushälytysten ohjaukseen järjestelmän asetusten mukaisesti.

PICO-järjestelmä on modulaarinen ja ohjelmoitava. Näyttö pystyy esittämään enintään 6 akustoa, 24 shunttia, 10 lämpötila-anturia, 14 säiliöanturia ja 2 kallistusanturia, kun järjestelmää laajennetaan yhteensopivilla Simarine-moduuleilla. Tämä setti muodostaa laajemman peruskokoonpanon akuston, säiliöiden, lisäakkujen ja erillisten kulutus- tai latauskanavien valvontaan.

PICO-näytössä on 3,5 tuuman IPS-näyttö, optisesti laminoitu lasirakenne, Gorilla Glass -pinta, polarisoiva suodatin ja automaattinen taustavalon säätö. Kotelo on anodisoitua alumiinia ja lasia. IP67-suojattu rakenne sekä vesiroiskeita sietävät CapSense-kosketuspainikkeet soveltuvat kosteisiin vene- ja ajoneuvoasennuksiin.

Näyttö toimii 6?35 VDC käyttöjännitteellä. Virrankulutus 12 V järjestelmässä on enintään 90 mA WiFi päällä ja 100 % näytön kirkkaudella. WiFi pois päältä ja 70 % kirkkaudella kulutus on noin 35 mA, ja näytön kirkkauden ollessa 0 % noin 18 mA. Virta pois päältä -tilassa lokitoiminto voi jäädä aktiiviseksi noin 5 mA kulutuksella.

PICO tukee 2,4 GHz WiFi-yhteyttä. Simarine-sovelluksen kautta voidaan tarkastella reaaliaikaisia tietoja, muuttaa asetuksia ja päivittää laiteohjelmistoa. Sovellusta voidaan käyttää akkujen, säiliöiden, lämpötilojen, barografin, kulutuskanavien ja muiden järjestelmätietojen hallintaan käytössä olevan moduulikokoonpanon mukaan.

Järjestelmä tukee useita akkutyyppejä, kuten LiFePO4-, AGM-, GEL-, Deep Cycle- ja märkäakkuja. Käyttöönotossa määritetään akkutyyppi, kapasiteetti, mittauskanavat, hälytysrajat, anturityypit ja mahdolliset kulutuskanavien nimet. Oikea konfigurointi on olennaista varaustilan, ampeerituntien, jäljellä olevan käyttöajan ja kanavakohtaisen kulutuksen laskennan kannalta.

PICO-näyttö on saatavilla standalone- ja panel-mount-asennusversioina. Standalone-version mitat ovat 98 × 84 × 10 mm ja panel-mount-version mitat 108,5 × 94 × 10 mm ilman liitintä. Asennuksessa tulee huomioida näyttöpaikan näkyvyys, kaapeloinnin reititys, moduulien ketjutus, shunttien virrankesto, anturikaapelien suojaus ja järjestelmän määritys käyttöönoton yhteydessä.
