PICO One Set - Rev 23

Modulaarinen akku- ja järjestelmämonitorointisetti veneisiin, matkailuautoihin, retkeilyautoihin ja muihin vapaa-ajan sähköjärjestelmiin. Kokonaisuus on tarkoitettu asennuksiin, joissa halutaan valvoa yhtä hupiakkua tai akkupankkia, yhden startti- tai lisäakun jännitettä sekä enintään kahta säiliö- tai lämpötilatietoa samalta näytöltä.

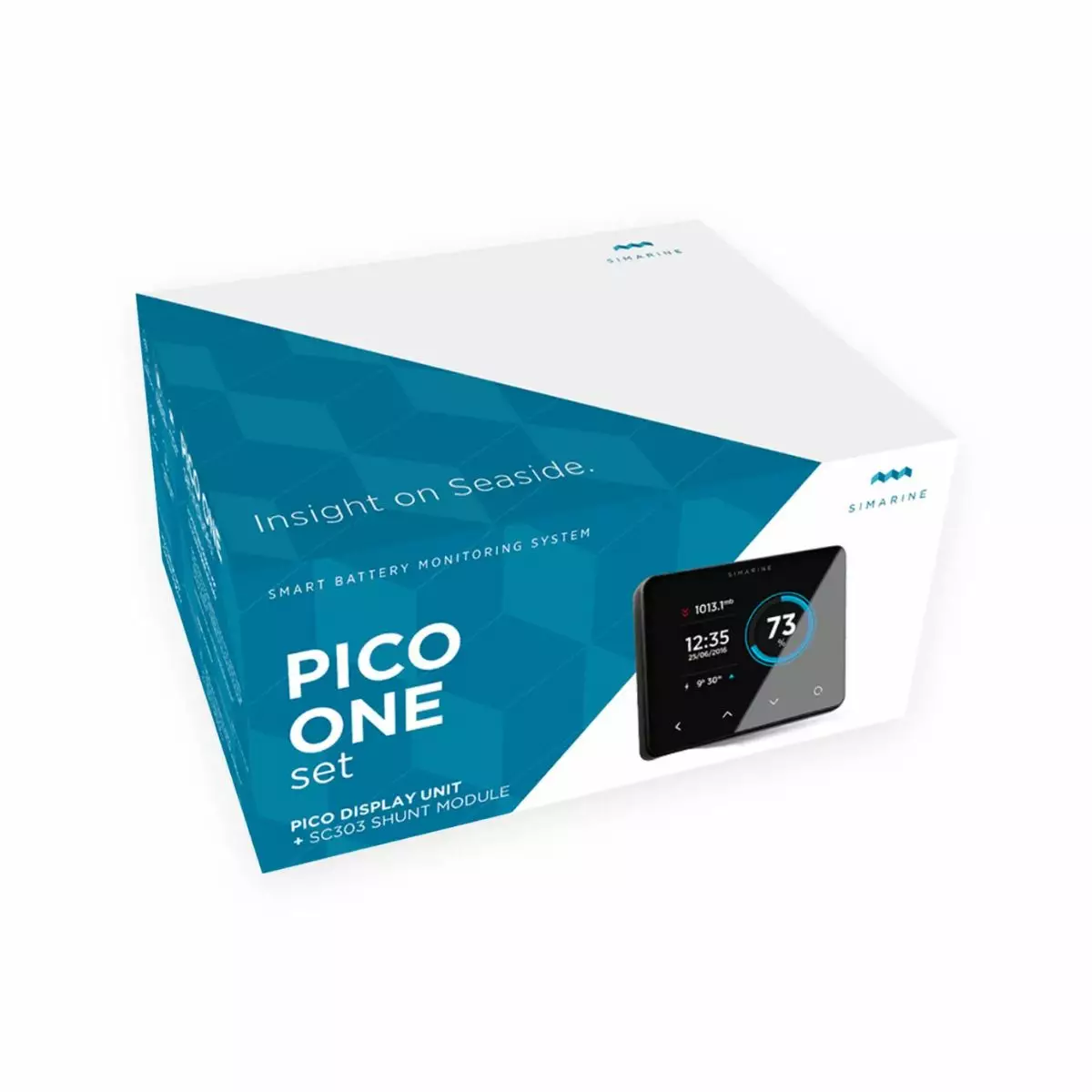

Setti sisältää PICO-näyttöyksikön ja SC303-shunttimoduulin. Shunttimoduuli mittaa hupiakuston lataus- ja purkuvirtaa enintään 300 A jatkuvaan virtaan asti. Näytölle saadaan akuston keskeiset tiedot, kuten jännite, virta, varaustila, jäljellä olevat ampeeritunnit sekä arvioitu jäljellä oleva käyttö- tai latausaika.

PICO-järjestelmä on modulaarinen ja ohjelmoitava. Samaa näyttöä voidaan käyttää useiden sähkö- ja valvontatietojen esittämiseen, kun järjestelmää laajennetaan yhteensopivilla Simarine-moduuleilla. Näyttö pystyy esittämään enintään 6 akustoa, 24 shunttia, 10 lämpötila-anturia, 14 säiliöanturia ja 2 kallistusanturia järjestelmäkokoonpanosta riippuen.

SC303-shunttimoduulissa on 300 A virranmittaus hupiakustolle, kaksi jännitetuloa, kaksi resistiivistä tuloa säiliöantureille sekä liitäntä lämpötila-anturille. Jännitetuloa voidaan käyttää esimerkiksi starttiakun tai lisäakun jännitteen valvontaan. Resistiiviset tulot soveltuvat yhteensopiville säiliöantureille, kuten vesi-, polttoaine- tai harmaavesisäiliön pinnankorkeuden mittaukseen.

Virranmittausta voidaan käyttää akuston kulutuksen ja latauksen seurantaan. Shuntti voidaan asentaa mittaamaan hupiakuston kokonaisvirtaa tai erillistä suurta kulutus- tai latauslähdettä, kuten invertteriä, keulapotkuria, peräpotkuria, ankkurivinssiä, maasähkölaturia tai aurinkolatausta, kun kytkentä toteutetaan järjestelmäsuunnitelman mukaisesti.

PICO-näyttö näyttää akuston varaustilan 0-100 % asteikolla. Mittausalue virralle on -999,99-+999,99 A ja resoluutio 0,01 A. Jännitteen mittausalue on 0-75 VDC ja resoluutio 0,001 V. Ampeerituntien näyttötarkkuus on ±0,1 Ah. Lämpötilamittauksen alue on -40-+150 °C, resoluutiolla 0,1 °C / °F.

Näytössä on 3,5 tuuman IPS-näyttö, optisesti laminoitu lasirakenne, Gorilla Glass -pinta, polarisoiva suodatin ja automaattinen taustavalon säätö. Rakenne on toteutettu anodisoidusta alumiinista ja lasista. IP67-suojattu kotelo sekä vesiroiskeita sietävät CapSense-kosketuspainikkeet tukevat käyttöä kosteissa vene- ja ajoneuvoasennuksissa.

Näyttö toimii 6-35 VDC käyttöjännitteellä. Virrankulutus 12 V järjestelmässä on valmistajan ilmoituksen mukaan 90 mA WiFi päällä ja 100 % kirkkaudella, 35 mA WiFi pois päältä ja 70 % kirkkaudella sekä 18 mA WiFi pois päältä ja näytön kirkkaus 0 % asetuksella. Virta pois päältä -tilassa lokitoiminto voi jäädä aktiiviseksi noin 5 mA kulutuksella.

PICO tukee 2,4 GHz WiFi-yhteyttä. Simarine-sovelluksen kautta voidaan tarkastella reaaliaikaisia tietoja, muuttaa asetuksia ja päivittää laiteohjelmistoa. Yhteyden avulla voidaan seurata akkuja, säiliöitä, lämpötiloja, barografia, kulutuskanavia ja muita järjestelmätietoja käytössä olevien moduulien mukaan.

PICO-järjestelmä tukee eri akkutyyppejä, kuten LiFePO4-, AGM-, GEL-, Deep Cycle- ja märkäakkuja. Käyttöönotossa määritetään akkutyyppi, kapasiteetti, mittauskanavat, hälytysrajat ja mahdolliset säiliö- tai lämpötila-anturit. Oikea konfigurointi on olennaista varaustilan ja jäljellä olevan käyttöajan laskennan kannalta.

Järjestelmässä on sisäinen barografi, joka seuraa ilmanpaineen muutoksia ja näyttää painetrendiä. Tämä toiminto voi olla hyödyllinen vene- ja matkailukäytössä, jossa sääolosuhteiden muutoksia halutaan seurata samasta näytöstä muiden järjestelmätietojen kanssa.

PICO-näyttö on saatavilla standalone- ja panel-mount-asennusversioina. Standalone-version mitat ovat 98 × 84 × 10 mm ja panel-mount-version mitat 108,5 × 94 × 10 mm ilman liitintä. SC303-shunttimoduulin mitat ovat 125 × 70 × 22 mm, ja akustoliitäntä on M10.

Asennuksessa shuntti sijoitetaan mitattavan virtapiirin mukaan akun miinus- tai pluspuolelle valmistajan ohjeiden mukaisesti. Jos järjestelmän jännite ylittää 35 V, shuntti tulee asentaa miinuspuolelle. Kaapeloinnissa tulee huomioida päävirtakaapelien mitoitus, shuntin virrankesto, anturikaapelien reititys, sulakesuojaus, liitosten kiristys ja järjestelmän ohjelmointi käyttöönoton yhteydessä.
